第九章 压强第4讲 跨学科实践：制作简易活塞式抽水机 同步培优练习 2024-2025学年人教版八年级物理下册

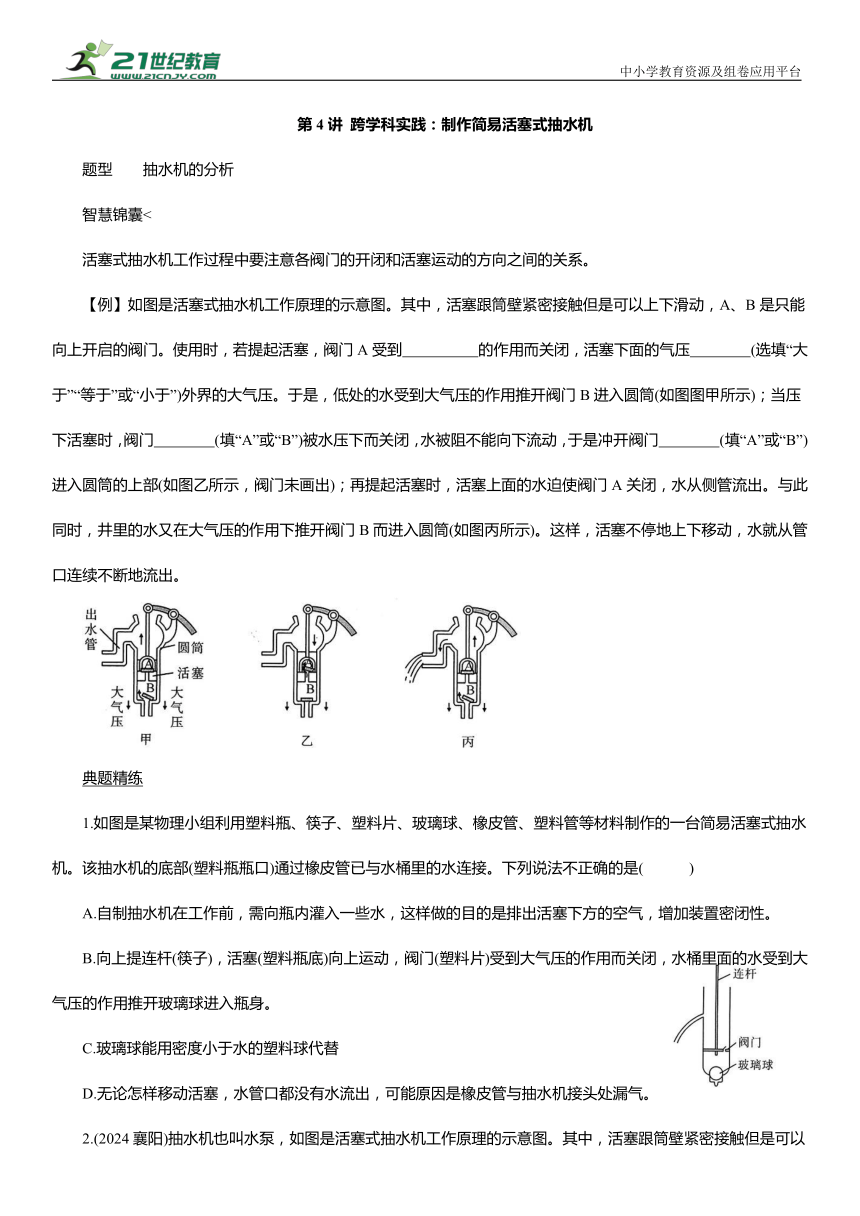

中小学教育资源及组卷应用平台 第4讲 跨学科实践：制作简易活塞式抽水机 题型 抽水机的分析 智慧锦囊< 活塞式抽水机工作过程中要注意各阀门的开闭和活塞运动的方向之间的关系。 【例】如图是活塞式抽水机工作原理的示意图。其中，活塞跟筒壁紧密接触但是可以上下滑动，A、B是只能向上开启的阀门。使用时，若提起活塞，阀门A受到 的作用而关闭，活塞下面的气压 (选填“大于”“等于”或“小于”)外界的大气压。于是，低处的水受到大气压的作用推开阀门B进入圆筒(如图图甲所示)；当压下活塞时，阀门 (填“A”或“B”)被水压下而关闭，水被阻不能向下流动，于是冲开阀门 (填“A”或“B”)进入圆筒的上部(如图乙所示，阀门未画出)；再提起活塞时，活塞上面的水迫使阀门A关闭，水从侧管流出。与此同时，井里的水又在大气压的作用下推开阀门B而进入圆筒(如图丙所示)。这样，活塞不停地上下移动，水就从管口连续不断地流出。 典题精练 1.如图是某物理小组利用塑料瓶、筷子、塑料片、玻璃球、橡皮管、塑料管等材料制作的一台简易活塞式抽水机。该抽水机的底部(塑料瓶瓶口)通过橡皮管已与水桶里的水连接。下列说法不正确的是( ) A.自制抽水机在工作前，需向瓶内灌入一些水，这样做的目的是排出活塞下方的空气，增加装置密闭性。 B.向上提连杆(筷子)，活塞(塑料瓶底)向上运动，阀门(塑料片)受到大气压的作用而关闭，水桶里面的水受到大气压的作用推开玻璃球进入瓶身。 C.玻璃球能用密度小于水的塑料球代替 D.无论怎样移动活塞，水管口都没有水流出，可能原因是橡皮管与抽水机接头处漏气。 2.(2024襄阳)抽水机也叫水泵，如图是活塞式抽水机工作原理的示意图。其中，活塞跟筒壁紧密接触但是可以上下滑动，A、B是只能向上开启的阀门，这样，活塞不停地上下移动，水就从管口连续不断地流出，下列说法正确的是( ) A.阀门 A 向上打开是利用大气压 B.阀门 B与外部液面高度差不能超过约10m C.出水管口与外部液面的高度不能超过约10m D.阀门 B向下关闭是利用大气压 第4讲 跨学科实践：制作简易活塞式抽水机 【例】大气压 小于 B A 【典题精练】 1. C 2. B
