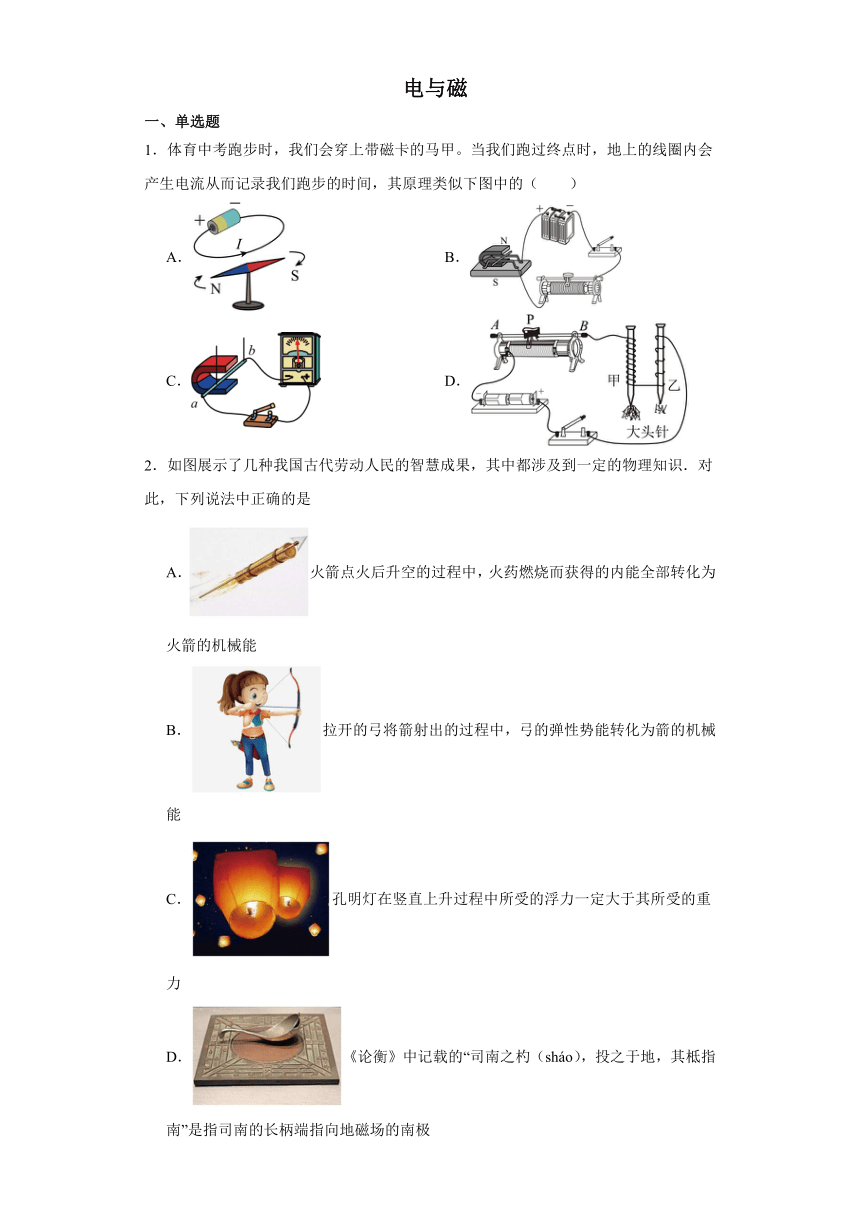

电与磁 一、单选题 1．体育中考跑步时，我们会穿上带磁卡的马甲。当我们跑过终点时，地上的线圈内会产生电流从而记录我们跑步的时间，其原理类似下图中的（ ） A． B． C． D． 2．如图展示了几种我国古代劳动人民的智慧成果，其中都涉及到一定的物理知识．对此，下列说法中正确的是 A．火箭点火后升空的过程中，火药燃烧而获得的内能全部转化为火箭的机械能 B．拉开的弓将箭射出的过程中，弓的弹性势能转化为箭的机械能 C．孔明灯在竖直上升过程中所受的浮力一定大于其所受的重力 D．《论衡》中记载的“司南之杓（sháo），投之于地，其柢指南”是指司南的长柄端指向地磁场的南极 3．如图所示，电源电压不变，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S1、S2，向左调节滑片P，下列说法正确的是（ ） A．指示灯逐渐变亮 B．电压表示数变大 C．两电路的总功率均变大 D．电磁铁右端为N极 4．白鹤滩水电站是中国第二大水电站，2022年12月20日投产发电，它的建设对促进西部开发、实现“西电东送”、促进经济发展等具有重要的意义。下列说法正确的是（ ） A．水能属于不可再生能源 B．水电站的发电机将水的机械能转化为电能 C．水坝建造成上窄下宽依据了流体压强与流速的关系 D．水库可以降低周围昼夜温差，是因为水的比热容较小 5．如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，闭合开关，当滑动变阻器的滑片P向右移动时，条形磁铁仍保持静止，在此过程中，条形磁铁受到的摩擦力的方向和大小是（ ） A．电流表示数增大，摩擦力方向向左，逐渐增大 B．电流表示数增大，摩擦力方向向右，逐渐增大 C．电流表示数减小，摩擦力方向向左，逐渐减小 D．电流表示数减小，摩擦力方向向右，逐渐减小 6．电梯设置有超载自动报警系统，其工作原理如图所示，R为保护电阻，压敏电阻的阻值随压力的增大而减小．下列说法正确的是 A．控制电路接通后，电磁铁的上端为N极 B．电梯正常运行时K与B接触 C．超载时电磁铁磁性增大 D．处于图示位置时电磁铁对衔铁的吸引力大约是弹簧弹力的3倍 7．如图所示，在将磁铁插入铜质漆包线绕制的线圈的过程中，灵敏电流计(量程很小的电流表)的指针会向右摆动．则下列说法中正确的是 A．条形磁体相当于“电源” B．若将磁铁拔出来，则灵敏电流计的指针将不会摆动 C．上述过程中是把电能转化为机械能 D．上述过程中的原理是电磁感应 8．如图甲所示，通电螺线管的极性跟电流的方向有关系，可以用右手螺旋定则来判断；环形电流可以们作是一匝线圈，如图乙所示：在丙图中，把两个线圈A和B挂在水平光滑的固定绝缘细杆MN上，平行靠近放置且保持静止状态，当两线圈通入如图丙所示方向相反的电流时，则两个线圈A和B将（ ） A．彼此远离 B．彼此靠近 C．距离保持不变 D．无法判断 二、填空题 9． 周围存在一种传递磁极间相互作用的物质叫磁场．在磁场中的某一点，小磁针 时 极所指的方向规定为该点的磁场方向． 10．如图所示，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地微满铁屑。通电后观察小磁针的指向，轻敲纸板。会看到铁屑有规律地排列起来： (1)通电螺线管外部的磁场与 磁体的磁场相似； (2)利用 （选填“铁屑”或“小磁针”）可以形象地显示磁场的分布情况。 11．如图所示是王强同学在研究性学习活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内．观察电路可知，有人踩踏板时，低压控制电路 （选填“接通”或“断开”）；此时，工作电路的 （选填“灯泡”或“电铃”）支路接通，电铃 （选填“响”或“不响”）． 12．2021年5月15日，天问一号着陆巡视器“祝融号”登陆火星，其利用太阳能电池板把光能 为电能（选 ... ...
