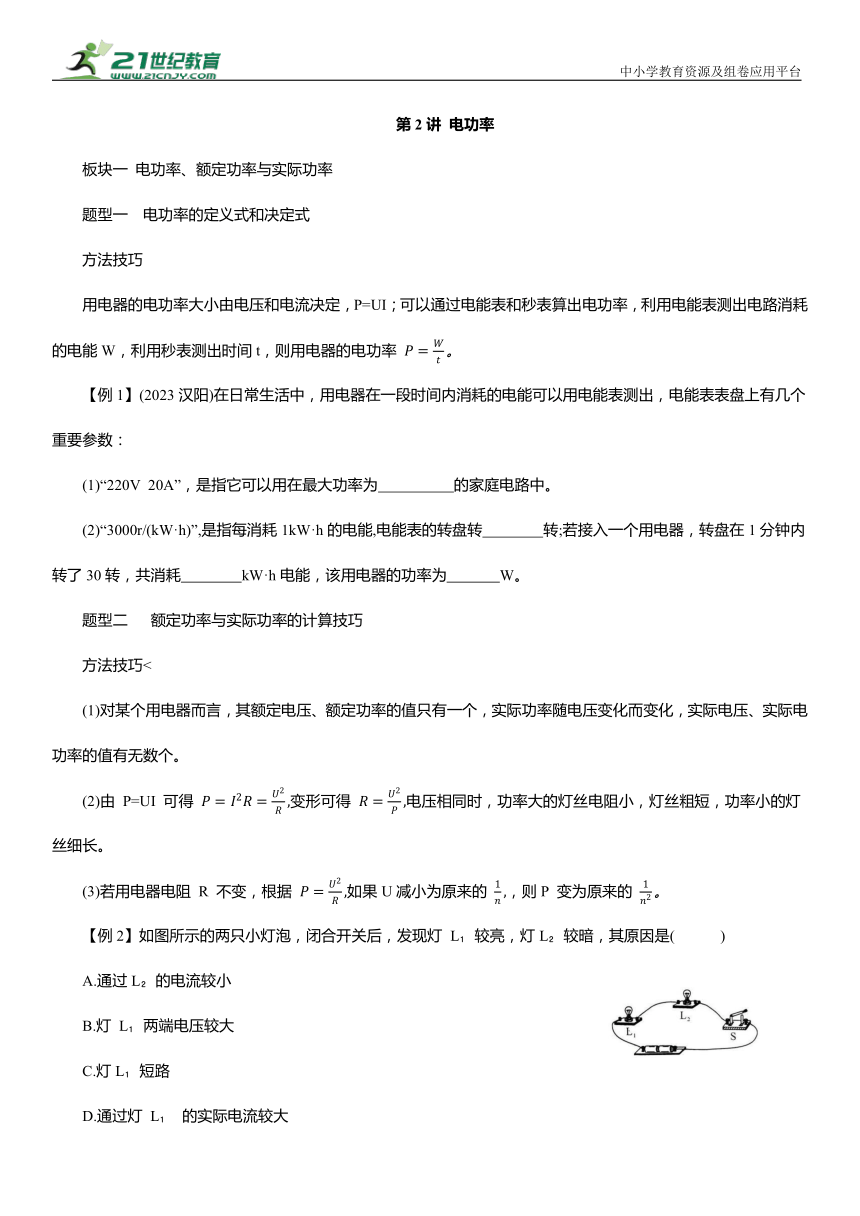

中小学教育资源及组卷应用平台 第2讲 电功率 板块一 电功率、额定功率与实际功率 题型一 电功率的定义式和决定式 方法技巧 用电器的电功率大小由电压和电流决定，P=UI；可以通过电能表和秒表算出电功率，利用电能表测出电路消耗的电能W，利用秒表测出时间t，则用电器的电功率 【例1】(2023汉阳)在日常生活中，用电器在一段时间内消耗的电能可以用电能表测出，电能表表盘上有几个重要参数： (1)“220V 20A”，是指它可以用在最大功率为 的家庭电路中。 (2)“3000r/(kW·h)”,是指每消耗1kW·h的电能,电能表的转盘转 转;若接入一个用电器，转盘在1分钟内转了30转，共消耗 kW·h电能，该用电器的功率为 W。 题型二 额定功率与实际功率的计算技巧 方法技巧< (1)对某个用电器而言，其额定电压、额定功率的值只有一个，实际功率随电压变化而变化，实际电压、实际电功率的值有无数个。 (2)由 P=UI 可得 变形可得 电压相同时，功率大的灯丝电阻小，灯丝粗短，功率小的灯丝细长。 (3)若用电器电阻 R 不变，根据 如果U减小为原来的 ，则P 变为原来的 【例2】如图所示的两只小灯泡，闭合开关后，发现灯 L 较亮，灯L 较暗，其原因是( ) A.通过L 的电流较小 B.灯 L 两端电压较大 C.灯L 短路 D.通过灯 L 的实际电流较大 题型三 结合图象的电功率计算 方法技巧< 结合串、并联电路的特点与图象信息，运用 等公式进行计算。 【例3】如图所示是灯泡 L 与L 在不同的电压下与通过的电流的关系曲线。由图象可知，灯丝的电阻是 (选填“不变”或“变化”)的。电源电压为6V,若L 与L 串联时,L 消耗的功率是 W;若 L 、L 并联时,干路的电流是 A，电路消耗的总功率是 W。 典题精练 1.标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。若把这种规格的两只灯泡串联在6V的电源两端，每只灯泡的实际电阻和实际功率分别为( ) A.10Ω,0.9W B.6Ω,1.5W C.6Ω,0.95W D.10Ω,1.8W 2.如图所示是额定电压为3V的小灯泡的I—U变化关系图象。根据图象，下列关于小灯泡的一些物理量分析正确的是( ) A.此过程中电流与电压成正比 B.此过程中小灯泡电阻保持不变 C.额定电流是0.3A D.额定功率是 1.5W 3.如图所示是某型号LED灯泡的宣传广告，表示这个LED灯泡与“220V 40W”白炽灯在正常工作时的 (选填“电功率”或“亮度”)大致相等，1度电可供“220V 40W”白炽灯正常工作 小时。 4.孝顺的芳芳为了让奶奶在冬天方便取暖，她用自己的零用钱为奶奶买了个烤火用的电热箱，电热箱的规格如下表，求： 额定电压(V) 220 额定功率(W) 440 频率(Hz) 50 (1)正常工作时，电热箱内发热丝的电阻； (2)正常工作0.5h，电热箱消耗的电能； (3)一天，芳芳断开家中其他所有用电器，只接通电热箱，发现家中如图所示的电能表表盘在5min内转了100圈，电热箱的实际功率是多少 板块二 电功率的计算 题型一 电阻串联 【例1】(2023云南)在如图所示的电路中，电源电压6V保持不变，电阻. 的阻值为20Ω。当开关S闭合时，电流表的示数为0.2A。求 (1)通电1min,电流通过R 做的功; (2)电路消耗的电功率。 题型二 电阻并联 【例2】(2023江西)如图所示,电源电压恒定不变,灯 L 标有“3V 3W”字样,灯 标有“3V6W”字样，闭合开关S，两灯均正常发光。求： (1)灯L 正常工作时的电阻； (2)电流表的示数； (3)电路消耗的总功率。 题型三 串联、并联转换 【例3】(2023成都)如图所示电路中，电源电压恒为6V，灯泡 标有“6V”字样，额定功率字迹不清，灯泡 标有“4V 1.6W”字样，滑动变阻器的最大阻值为50Ω，电流表量程为0~0.6A。闭合开关S、S 、S ，滑动变阻器滑片位于最右端时，电流表示数为0，42A，不考虑灯泡电阻变化。 (1)求灯泡 L 的额定功率。 (2)只闭合开关S，移动滑动变阻器滑片，在确保电路 ... ...
