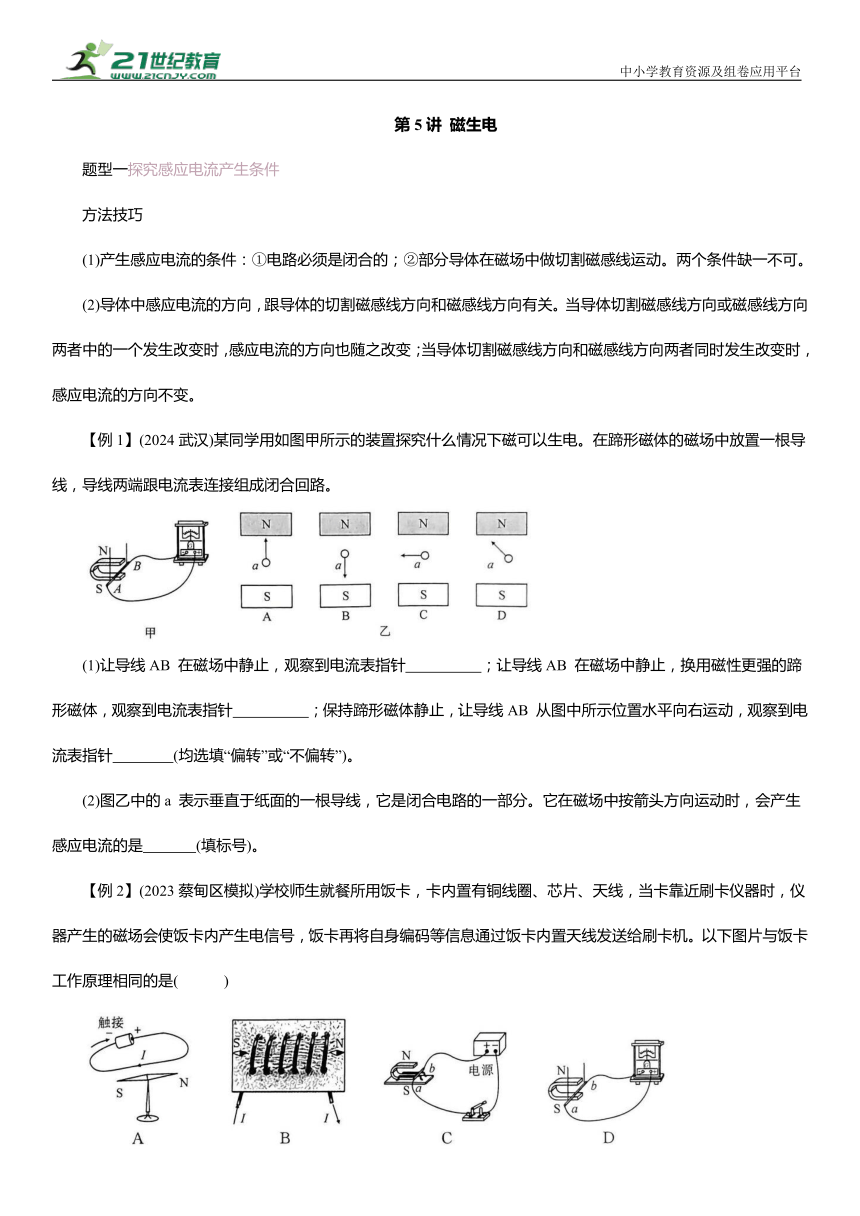

中小学教育资源及组卷应用平台 第5讲 磁生电 题型一探究感应电流产生条件 方法技巧 (1)产生感应电流的条件：①电路必须是闭合的；②部分导体在磁场中做切割磁感线运动。两个条件缺一不可。 (2)导体中感应电流的方向，跟导体的切割磁感线方向和磁感线方向有关。当导体切割磁感线方向或磁感线方向两者中的一个发生改变时，感应电流的方向也随之改变；当导体切割磁感线方向和磁感线方向两者同时发生改变时，感应电流的方向不变。 【例1】(2024武汉)某同学用如图甲所示的装置探究什么情况下磁可以生电。在蹄形磁体的磁场中放置一根导线，导线两端跟电流表连接组成闭合回路。 (1)让导线AB 在磁场中静止，观察到电流表指针 ；让导线AB 在磁场中静止，换用磁性更强的蹄形磁体，观察到电流表指针 ；保持蹄形磁体静止，让导线AB 从图中所示位置水平向右运动，观察到电流表指针 (均选填“偏转”或“不偏转”)。 (2)图乙中的a 表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，会产生感应电流的是 (填标号)。 【例2】(2023蔡甸区模拟)学校师生就餐所用饭卡，卡内置有铜线圈、芯片、天线，当卡靠近刷卡仪器时，仪器产生的磁场会使饭卡内产生电信号，饭卡再将自身编码等信息通过饭卡内置天线发送给刷卡机。以下图片与饭卡工作原理相同的是( ) 题型二 发电机 【例3】跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，摇动跳绳时，发现灵敏电流计的指针左右摆动。则下列说法正确的是( ) A.向任意方向摇绳均可产生电流 B.电流方向与绳子运动方向无关 C.此过程中机械能转化为电能 D.跳绳发电属于电流的磁效应 题型三 正确认识三种电磁现象 方法技巧 (1)三种电磁现象：①电流磁效应是电流的周围有磁场存在；②磁场对通电导体的作用是因为电流磁效应而产生的现象；③电磁感应则是闭合电路的一部分导体切割磁感线可以产生电流(即电磁可以转换)。 (2)区分电动机和发电机，主要看电路中有无电源。电动机电路中要有电源提供电能才能工作；发电机在电路中充当电源，电路中没有其他电源。 【例4】如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中( ) A.利用了电磁感应原理 B.利用了通电导体在磁场中受力的原理 C.利用了电流的磁效应 D.产生了直流电 典题精练 1.如图所示，放在磁铁中的线圈A和B，用导线串联。当用力使线圈A向右运动时，发现悬挂着的线圈B也随着摆动，此时线圈A、B各自的实验原理与下列设备的工作原理相对应的是( ) A.发电机、电动机 B.电动机、发电机 C.发电机、发电机 D.电动机、电动机 2.如图所示是小华同学用微型电扇研究“电磁转换”的实验： (1)小华将微型电扇的插头接入家庭电路，电扇旋转，如图甲所示。使微型电扇转动的工作原理是 ，工作过程中，电扇将电能主要转化为 能。 (2)小华在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光，如图乙所示。此时微型电扇如同一台 (选填“电动机”或“发电机”)，其工作原理是 。 3.(2024湖北)有些小朋友玩的旱冰鞋，其内部虽然没有电池，但旱冰鞋的轮子滚动时，嵌在轮子中的LED灯会发光。这是因为轮子在滚动的过程中，发生了电磁感应现象，产生了 ，LED灯相当于 (选填“电源”或“用电器”)。 (选填“发电机”或“电动机”)就是根据电磁感应的原理制成的。 第5讲 磁生电 【例1】(1)不偏转 不偏转 偏转 (2)CD 【例2】D 【例3】C 【例4】A 【典题精练】 1. A 2.(1)磁场对通电导体有力的作用 机械 (2)发电机电磁感应 3.感应电流 用电器 发电机 ... ...
