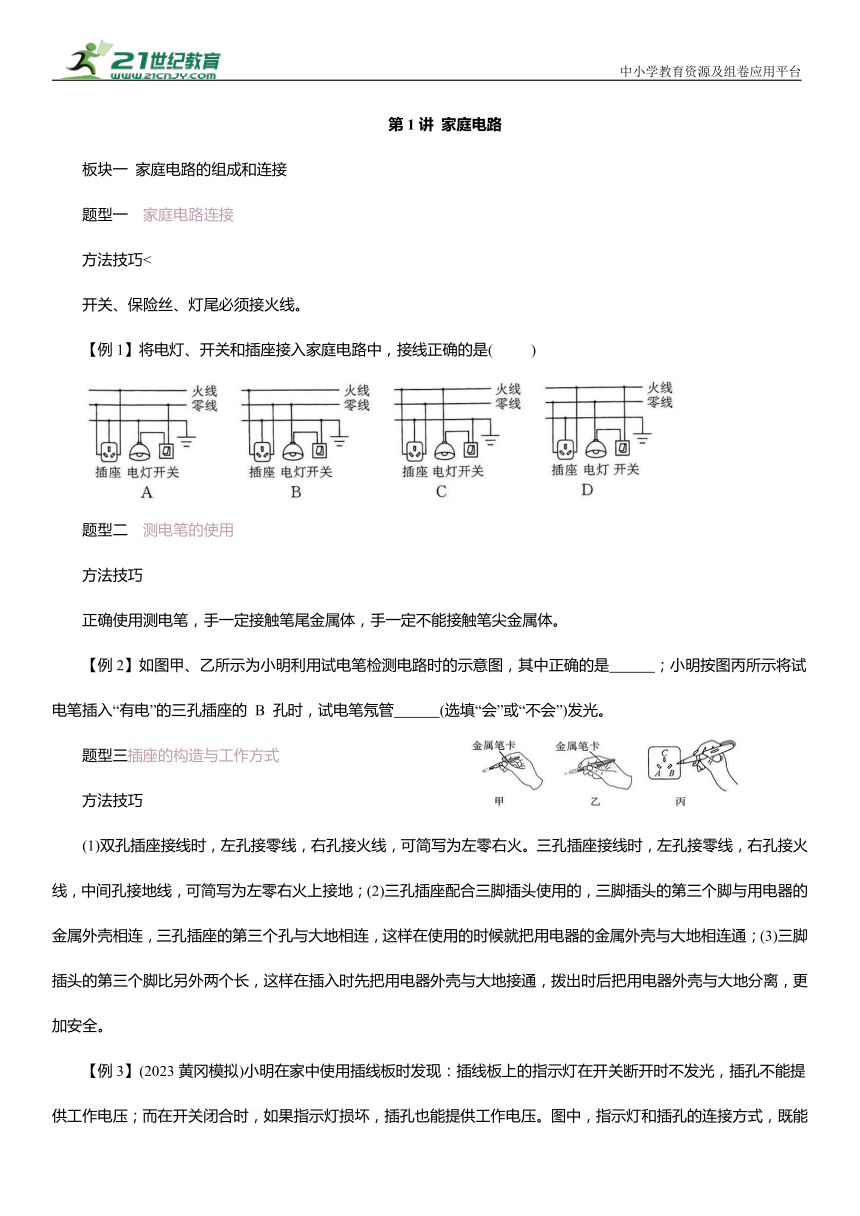

中小学教育资源及组卷应用平台 第1讲 家庭电路 板块一 家庭电路的组成和连接 题型一 家庭电路连接 方法技巧< 开关、保险丝、灯尾必须接火线。 【例1】将电灯、开关和插座接入家庭电路中，接线正确的是( ) 题型二 测电笔的使用 方法技巧 正确使用测电笔，手一定接触笔尾金属体，手一定不能接触笔尖金属体。 【例2】如图甲、乙所示为小明利用试电笔检测电路时的示意图，其中正确的是 ；小明按图丙所示将试电笔插入“有电”的三孔插座的 B 孔时，试电笔氖管 (选填“会”或“不会”)发光。 题型三插座的构造与工作方式 方法技巧 (1)双孔插座接线时，左孔接零线，右孔接火线，可简写为左零右火。三孔插座接线时，左孔接零线，右孔接火线，中间孔接地线，可简写为左零右火上接地；(2)三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通；(3)三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全。 【例3】(2023黄冈模拟)小明在家中使用插线板时发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时，如果指示灯损坏，插孔也能提供工作电压。图中，指示灯和插孔的连接方式，既能满足控制要求，又符合安全用电原则的是( ) 典题精练 1.如图中的家庭电路元件，连接顺序正确的是( ) 2.(2024洪山区模拟)如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是( ) A.保险盒接法错误，保险盒应该安装在火线上 B.二孔插座接法错误，其左端导线应该接在零线上 C.三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上 D.开关和灯泡接法正确，开关接在零线上符合安全用电原则 3.开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是( ) A.1、2 B.1、4 C.2、4 D.3、5 4.(2023十堰模拟)下面三图中，图甲：国家新标准要求插座插孔设置保护门，防止儿童将手指插入插孔造成触电事故，同时可避免灰尘长期沉积造成的内部 (选填“断路”或“短路”)；图乙：三线插头的作用是，防止人们在使用外带金属壳电器的过程中因 而造成触电事故；图丙：插线板正常接电的情况下，试电笔的氖管不亮，表明所测插孔接的是 线。 5.如图一所示，甲、乙分别表示测电笔的两种握法，其中正确的是 (选填“甲”或“乙”)。如图二所示，电路中画“×”处表示断路之处。开关闭合后，用测电笔测试电路中A、B、C、D四点，测电笔氖管会发光的点是 。 板块二 家庭电路连线作图问题 题型一 将开关正确地接在火线上 【例1】(2023老河口模拟)将图中的电灯和控制它的开关连接到家庭电路的电源线上。 【例2】(2023十堰模拟)声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。请按题意将图中的电路连接完整。 【例3】如图，室内有两盏“220V 60W”的灯，开关闭合后两盏灯能同时正常发光，请按照安全用电的要求将电路图补充完整。 题型二 将三孔插座正确地接在电路中 【例4】如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。 【例5】如图所示，将插座和控制插座的开关正确接入家庭电路中。 典题精练 1.如图所示，请用笔画线代替导线，正确连接家庭电路。 2.(2023潜江模拟)如图所示，请按照安全用电要求，在图中标记出火线、零 ... ...
