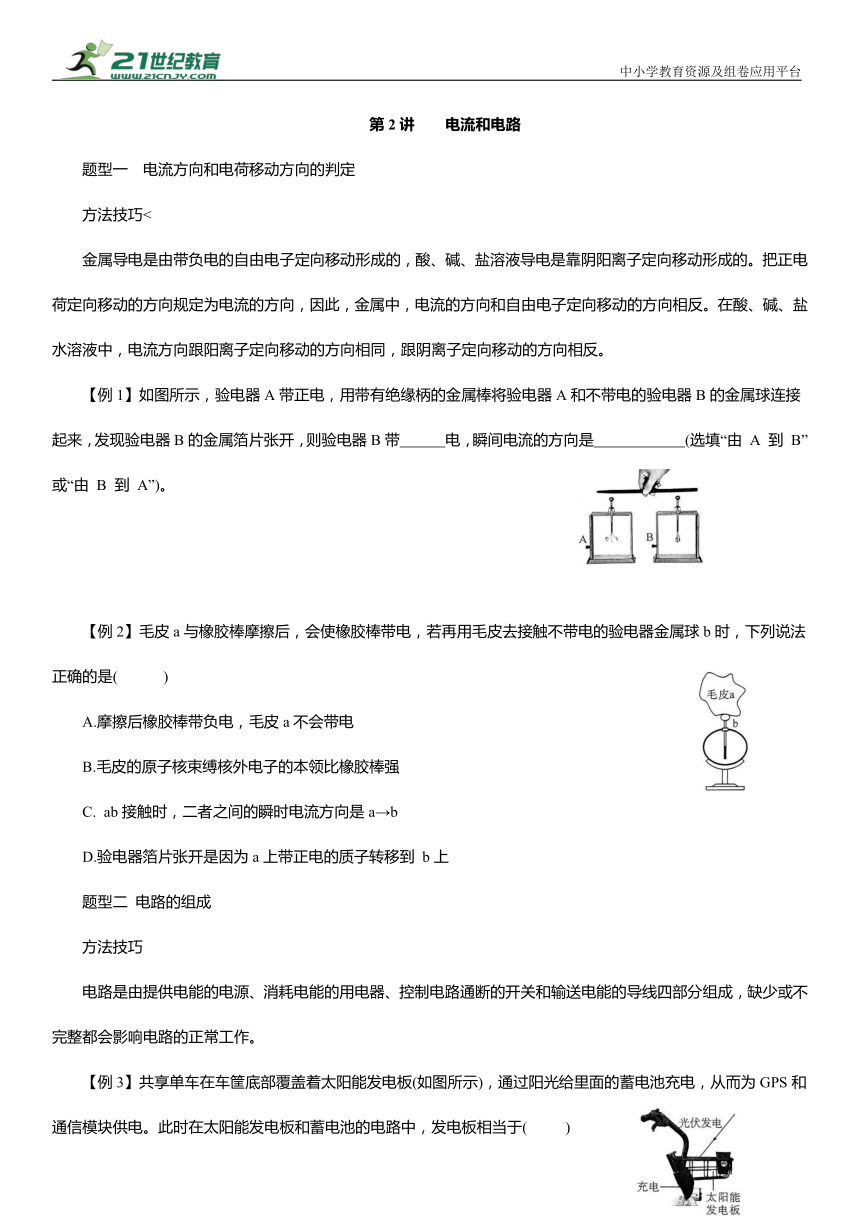

中小学教育资源及组卷应用平台 第2讲 电流和电路 题型一 电流方向和电荷移动方向的判定 方法技巧< 金属导电是由带负电的自由电子定向移动形成的，酸、碱、盐溶液导电是靠阴阳离子定向移动形成的。把正电荷定向移动的方向规定为电流的方向，因此，金属中，电流的方向和自由电子定向移动的方向相反。在酸、碱、盐水溶液中，电流方向跟阳离子定向移动的方向相同，跟阴离子定向移动的方向相反。 【例1】如图所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A和不带电的验电器B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带 电，瞬间电流的方向是 (选填“由 A 到 B”或“由 B 到 A”)。 【例2】毛皮a与橡胶棒摩擦后，会使橡胶棒带电，若再用毛皮去接触不带电的验电器金属球b时，下列说法正确的是( ) A.摩擦后橡胶棒带负电，毛皮a不会带电 B.毛皮的原子核束缚核外电子的本领比橡胶棒强 C. ab接触时，二者之间的瞬时电流方向是a→b D.验电器箔片张开是因为a上带正电的质子转移到 b上 题型二 电路的组成 方法技巧 电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成，缺少或不完整都会影响电路的正常工作。 【例3】共享单车在车筐底部覆盖着太阳能发电板(如图所示)，通过阳光给里面的蓄电池充电，从而为GPS和通信模块供电。此时在太阳能发电板和蓄电池的电路中，发电板相当于( ) A.电源 B.用电器 C.导线 D.开关 题型三 通路、断路和短路 方法技巧 断路特征：电路中无电流，用电器不工作；电源短路特征：电路有很大电流，会损坏电源甚至烧坏导线的绝缘皮，引起火灾；用电器短接特征：用电器不工作。 【例4】如图所示，下列电路处于短路状态的是( ) 典题精练 1.小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A 点是水位器的两个金属触点，当杯中的水位达到 A 位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于( ) A.导线 B.开关 C.用电器 D.电源 2.下图中的4个元件符号分别表示( ) A.发光二极管、电动机、滑动变阻器、交叉相连的导线 B.发光二极管、电压表、滑动变阻器、交叉不相连的导线 C.发光二极管、电动机、电阻、交叉不相连的导线 D.开关、电动机、滑动变阻器、交叉相连的导线 3.如图所示展示了电流三大效应之一“电流的化学效应”：把A、B两根碳棒分别与电源两极连接后插入盐水中(A、B在盐水中没有接触，其中 B 接电源正极)，盐水中的负电荷向 B 移动，正电荷向A 移动，出现了正负电荷“分离”的现象，此过程盐水中的电流方向是从 (选填“A 到 B”“B 到 A”或“两个都有”)。 4.如图甲所示是指针式石英电子手表。氧化银电池作为电源，秒脉冲信号送到步进电动机(相当于电动机)，一秒钟推动步进电机动一次，进而带动秒针走一格，使表针准确地显示时间。指针式石英电子手表的内部简化电路如图乙所示。步进电机把集成电路输出的电能转化成 能；更换电池时必须使用塑料或竹镊子夹取，使用金属镊子容易造成电源 (选填“短路”或“断路”)故障；集成电路部分在电路中相当于间歇性工作的 (填电路元件名称)。 5.如图甲所示，在一根横跨河流两岸的硬塑料管内有三根完全相同的导线。为了辨别哪两个线头为同一根导线的两端，工人师傅用图乙所示的“测通器”来进行测试。 (1)先将A 和B 用一小段导线连接起来，再将“测通器”的m连接在D 上，当n 连接F 时小灯泡发光，由此可确定为 同一根导线的两端。 (2)为了弄清另外两根导线的两端，用一小段导线连接A 和C，“测通器”的一端必须与 相连，若另一端接F，小灯泡发光，则A 和 为同一根导线的两端。 第2讲 电流和电路 【例1】正由A到B 【例2】C 【例3】A 【例4】D 【典题精练】 1. ... ...
