电磁学解答题必考考点 预测练 2025年高考物理三轮复习备考

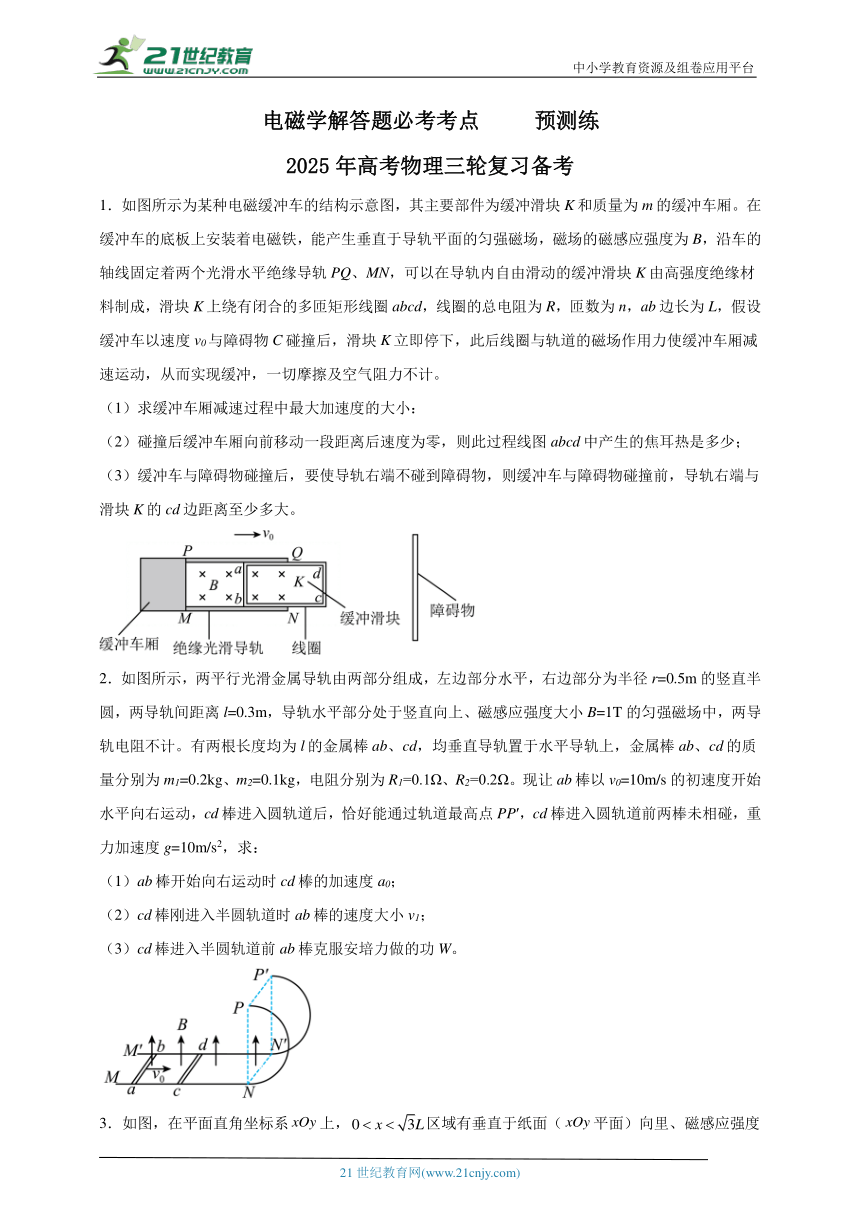

中小学教育资源及组卷应用平台 电磁学解答题必考考点 预测练 2025年高考物理三轮复习备考 1．如图所示为某种电磁缓冲车的结构示意图，其主要部件为缓冲滑块K和质量为m的缓冲车厢。在缓冲车的底板上安装着电磁铁，能产生垂直于导轨平面的匀强磁场，磁场的磁感应强度为B，沿车的轴线固定着两个光滑水平绝缘导轨PQ、MN，可以在导轨内自由滑动的缓冲滑块K由高强度绝缘材料制成，滑块K上绕有闭合的多匝矩形线圈abcd，线圈的总电阻为R，匝数为n，ab边长为L，假设缓冲车以速度v0与障碍物C碰撞后，滑块K立即停下，此后线圈与轨道的磁场作用力使缓冲车厢减速运动，从而实现缓冲，一切摩擦及空气阻力不计。 （1）求缓冲车厢减速过程中最大加速度的大小： （2）碰撞后缓冲车厢向前移动一段距离后速度为零，则此过程线图abcd中产生的焦耳热是多少； （3）缓冲车与障碍物碰撞后，要使导轨右端不碰到障碍物，则缓冲车与障碍物碰撞前，导轨右端与滑块K的cd边距离至少多大。 2．如图所示，两平行光滑金属导轨由两部分组成，左边部分水平，右边部分为半径r=0.5m的竖直半圆，两导轨间距离l=0.3m，导轨水平部分处于竖直向上、磁感应强度大小B=1T的匀强磁场中，两导轨电阻不计。有两根长度均为l的金属棒ab、cd，均垂直导轨置于水平导轨上，金属棒ab、cd的质量分别为m1=0.2kg、m2=0.1kg，电阻分别为R1=0.1Ω、R2=0.2Ω。现让ab棒以v0=10m/s的初速度开始水平向右运动，cd棒进入圆轨道后，恰好能通过轨道最高点PP′，cd棒进入圆轨道前两棒未相碰，重力加速度g=10m/s2，求： （1）ab棒开始向右运动时cd棒的加速度a0； （2）cd棒刚进入半圆轨道时ab棒的速度大小v1； （3）cd棒进入半圆轨道前ab棒克服安培力做的功W。 3．如图，在平面直角坐标系上，区域有垂直于纸面（平面）向里、磁感应强度大小为的匀强磁场；区域有沿轴负向的匀强电场，电场强度大小为。一带电粒子从坐标为（，0）的点处由静止释放，由点入射到磁场中，在磁场另一侧的点射出，粒子离开磁场后，沿直线运动打在垂直于轴的接收屏上的点，与屏的距离为。若在磁场右边界和接收屏之间再加上电场强度大小为的匀强电场，方向垂直于且与轴负方向夹角为，则粒子将在平面运动并垂直打在接收屏上的点。粒子的重力不计，不考虑相对论效应。求： (1)带电粒子在磁场中运动的轨迹半径； (2)求带电粒子比荷的绝对值； (3)从释放到运动至Q点所用的时间。 4．某款带电粒子流的控制装置原理图如图甲所示。在平面直角坐标系中第一、二象限有两个半径（设为r，未知）相同的圆形区域，而且圆形区域均与两个坐标轴相切，圆形区域内均有磁感应强度大小为B的匀强磁场，磁场方向垂直纸面向里；第三象限区域内有磁感应强度大小也为B、方向垂直纸面向外的匀强磁场。在x≤-2r的x轴上放置有足够长的荧光屏，在位置坐标（，0）、（，0）间有一长条形粒子源，可以在坐标平面内沿着y轴正方向发射大量相同速率（设为v，未知）、质量为m、电荷量为q的带正电粒子。不计粒子的重力、粒子间的相互作用。从位置坐标（r，0）处沿y轴正方向射出的粒子到达荧光屏的过程中的运动轨迹如图乙所示（从第一象限经两磁场圆的切点垂直y轴进入第二象限），该轨迹均在磁场中，已知粒子到达荧光屏的位置坐标为（-d，0），sin37°=0.6。求： (1)圆形区域的半径r及粒子的速率v； (2)粒子打到荧光屏上的最远点，最近点的位置坐标； (3)粒子从粒子源射出到打到荧光屏上经历的最长，最短时间。 5．如图所示，在x轴上方有垂直纸面向里的匀强磁场，磁感应强度为B，在x轴下方有沿y轴负向的匀强电场，电场强度为E．现在y负半轴上M点（未画出）有一质量为ｍ带电量绝对值为ｑ的粒子，由静止释放，经过一段时间的运动后在第四次经过x轴时的位置P点（未画 ... ...
