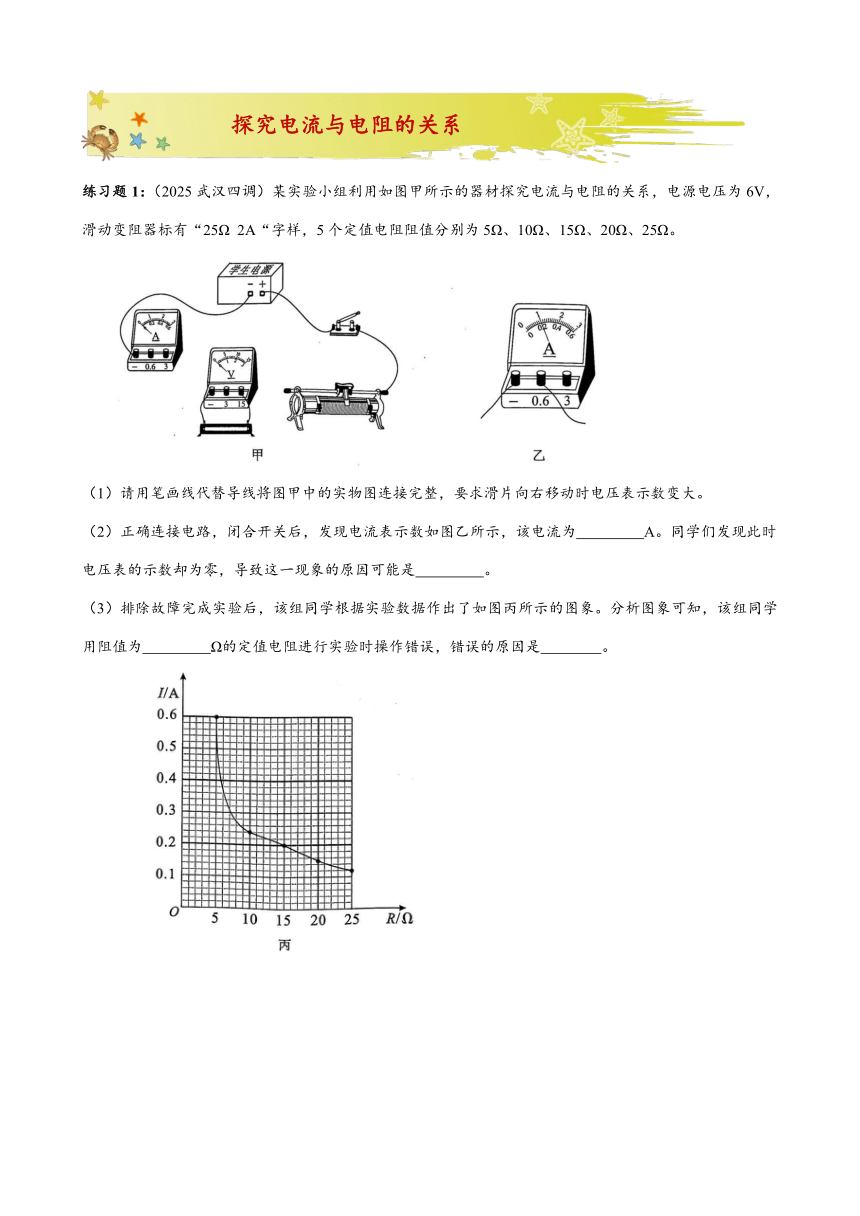

练习题1：（2025武汉四调）某实验小组利用如图甲所示的器材探究电流与电阻的关系，电源电压为6V，滑动变阻器标有“25Ω 2A“字样，5个定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。 （1）请用笔画线代替导线将图甲中的实物图连接完整，要求滑片向右移动时电压表示数变大。 （2）正确连接电路，闭合开关后，发现电流表示数如图乙所示，该电流为 A。同学们发现此时电压表的示数却为零，导致这一现象的原因可能是 。 （3）排除故障完成实验后，该组同学根据实验数据作出了如图丙所示的图象。分析图象可知，该组同学用阻值为 Ω的定值电阻进行实验时操作错误，错误的原因是 。 练习题2：图甲是某同学“探究电流与电阻的关系“的实验电路，所用的电源电压恒为6V。实验中，他所选择的变阻器规格是“20Ω 1A“。 （1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）。 （2）实验过程中，某同学发现电流表示数为0.2A，电压表示数为0V，电路发生的故障可能是 。 （3）下表是该同学排除故障后进行实验并记录的数据。老师看过表格中的数据后指出其中有的数据是拼凑的，你认为是第 组（填写实验序号），理由是 。 练习题3：小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。 （1）请按图甲所示的电路图，将实物图乙连接完整。 （2）实验过程中，移动变阻器滑片时，眼睛应注视 。 （3）接完最后一根导线，发现电流表指针立即偏转，且偏转角度特别大，这是因为 。 （4）改正错误后，小明用5Ω的电阻做完实验，接下来将10Ω的电阻接入电路，以此类推。根据实验数据， 做出了电流与电阻的关系图象如图丙，根据实验图象判断，小明每次实验，控制电压表示数为 V不变。 （5）有以下几种规格的滑动变阻器，请你判断，小明在实验中使用的滑动变阻器的规格可能是 A.20Ω 2A B.50Ω 2A C.500Ω 2A D.50Ω 0.4A （4）小红在小明实验的基础上，又多进行了一次实验，所用定值电阻为32Ω，正确连接后,测得电流为0.1A，他的错误是 ；由此推断,小军用32Ω电阻替换掉的是阻值为 的电阻。 练习题4：在“探究电流与电阻的关系”实验中，大华老师提供了两节新干电池、电流表、电压表、开关、规格为“20Ω，0.5A”的滑动变阻器，阻值为10Ω、20Ω、25Ω、30Ω的定值电阻各一个，以及导线若干。 （1）请根据图甲，用笔画线代替导线将实物图（图乙）连接完整。（要求导线不交叉：当滑片向右移动时，滑动变阻器接入电路的阻值变大） （2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是 。 （3）小华排除故障后，更换不同电阻进行实验，测得数据填入下述表格。当取下10Ω的定值电阻，换接上20Ω的定值电阻时，为控制定值电阻两端电压为 V不变，则滑动变阻器的滑片更靠近 （选填“左端”或“右端”）。 （4）由表中数据可得出的结论是：导体两端电压一定时，通过导体的电流与导体的电阻成 比。（选填“正”或“反”）。 实验序号 1 2 3 4 电阻R/Ω 10 20 25 30 电流I/A 0.2 0.1 0.08 0.07 （5）在不改变电路连接的情况下，为完成整个实验，定值电阻两端电压设置的范围是 。 练习题5：探究电流与电压、电阻的关系，器材有：电源（恒为4V）、电压表（0～3V）、电流表（0～0.6A）、电阻R（5Ω、10Ω、20Ω）、滑动变阻器（20Ω 2A）、开关、导线若干。 甲 乙 （1）图甲中只有一根导线接错，请在该导线上打“ד，并把它改接到正确位置。 （2）闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是 。排除故障，继续实验。 （3）探究电流与电压的关系，实验数据如表，其中第3次实验的电压表 ... ...
