2024-2025学年苏科版（2024）八年级物理下册期末[真题]专项练习 03 作图题（含答案+解析）

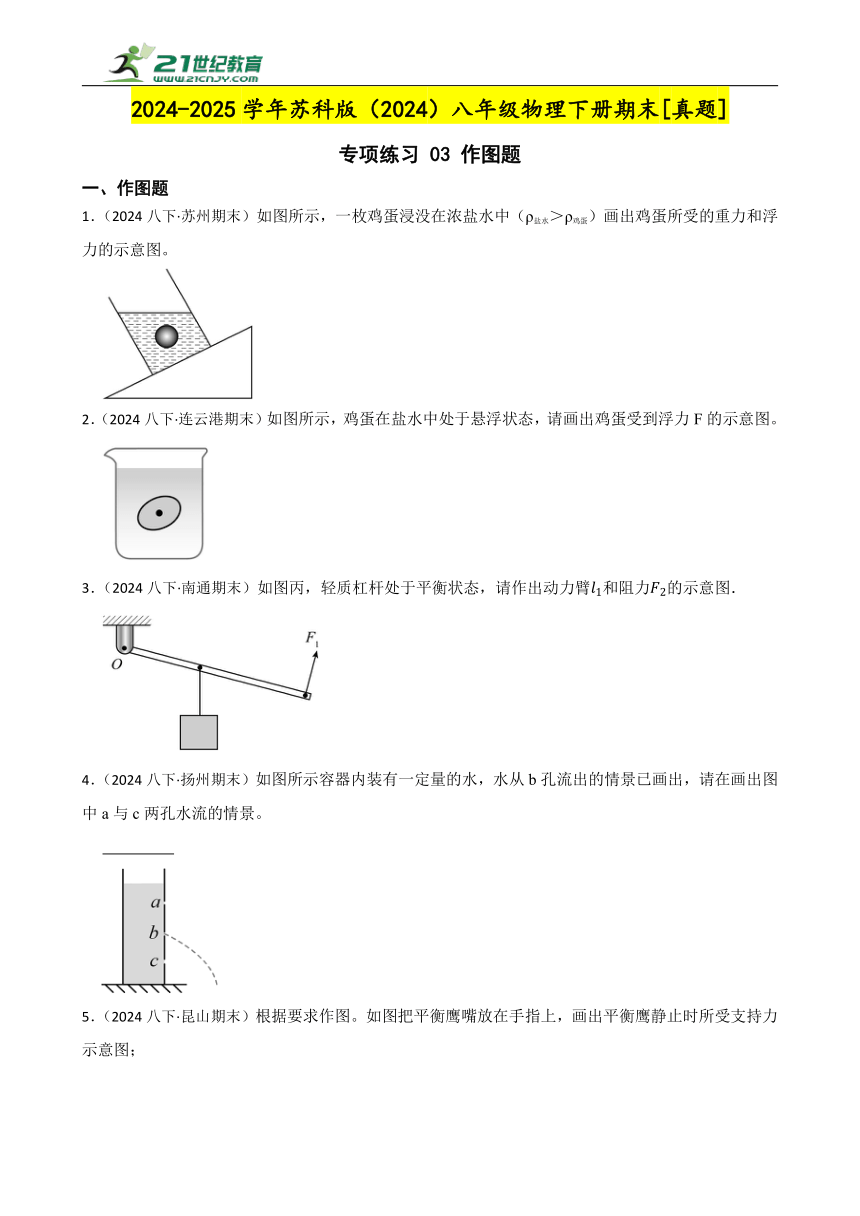

2024-2025学年苏科版（2024）八年级物理下册期末[真题] 专项练习 03 作图题 一、作图题 1．（2024八下·苏州期末）如图所示，一枚鸡蛋浸没在浓盐水中（ρ盐水＞ρ鸡蛋）画出鸡蛋所受的重力和浮力的示意图。 2．（2024八下·连云港期末）如图所示，鸡蛋在盐水中处于悬浮状态，请画出鸡蛋受到浮力F的示意图。 3．（2024八下·南通期末）如图丙，轻质杠杆处于平衡状态，请作出动力臂和阻力的示意图． 4．（2024八下·扬州期末）如图所示容器内装有一定量的水，水从b孔流出的情景已画出，请在画出图中a与c两孔水流的情景。 　 　 5．（2024八下·昆山期末）根据要求作图。如图把平衡鹰嘴放在手指上，画出平衡鹰静止时所受支持力示意图； 6．（2024八下·苏州期末）如图所示，用大小F=50N的力将一个重G=5N的物块按压在竖直墙壁上保持静止，画出物块所受摩擦力f和物体对墙面的压力的示意图。 7．（2024八下·苏州期末）如图所示，用细线将一小球挂在天花板上，小球被带电玻璃棒吸引而发生偏移，画出小球所受拉力的示意图。 8．（2024八下·苏州工业园期末）画出图中大坝上A点受到水压力的示意图。 9．（2024八下·苏州工业园期末）画出图中静止在水中的物块所受力的示意图。 10．（2024八下·苏州工业园期末）小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图。 11．（2024八下·镇江期末）图中足球静止在地面上，O为其重心，请作出它所受重力和支持力的示意图。 12．（2024八下·淮安期末）用与地面成30°角的拉力向右上方拉小车，在图中画出拉力的示意图（A为作用点）。 13．（2024八下·淮安期末）如图所示，木球漂浮在水面上，请画出木球受到的浮力F浮的示意图。 14．（2024八下·淮安期末）如图所示，细线拉着小球A静止悬挂于支架上的O点，画出小球A受到重力的示意图。 15．（2024八下·苏州期末）下图中，请画出鸡蛋在水中下沉时所受重力和浮力的示意图（O点为鸡蛋重心）。 16．（2024八下·苏州期末）下图中，物体静止在斜面上，请画出物体所受支持力及物体对斜面压力的示意图。 17．（2024八下·南通期末）图中物体沿粗糙斜面下滑，请在O点作出物体所受支持力和摩擦力的示意图。 18．（2024八下·连云港期末）如图所示，物体静止在水平地面上，请画出物体所受支持力F的示意图。 19．（2024八下·南通期末）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图． 　 　 20．（2024八下·无锡期末）如图所示，小球漂浮在盛水的烧杯中，烧杯静止在斜面上。各物体均静止，请画出小球所受浮力和烧杯对斜面压力的示意图。（小球重心已标出） 21．（2024八下·广陵期末）如图，物块从斜面滑下，画出物块在水平面滑行时受到的摩擦力f和物块对水平面压力F的示意图。 　 　 22．（2024八下·南开期末）如图所示，静止在水平路面上的小车，其支架的杆上固定一铁球，请在图中画出铁球受力的示意图。 23．（2024八下·江阴期末）按要求画图： 天花板下用细线系着一个小球，其来回摆动时的轨迹如图虚线所示，不计空气阻力。请画出此时小球所受力的示意图。 24．（2024八下·昆山期末）如图中向左拉动木板，作出此时木块受到的摩擦力示意图。 25．（2024八下·昆山期末）如图是悬浮在水中的一个物体（重心已标出），画出其受力示意图。 26．（2024八下·常州期末）不计海水阻力，请在图中画出潜水艇在海水中沿竖直方向加速上浮时的受力示意图（O表示艇的重心）。 27．（2024八下·常州期末）如图所示为排球在空中飞行的轨迹图，已知排球质量为，g取。请画出排球在图示位置受到重力的示意图（要标注重力大小）。 28．（2024八下·秦淮期末）如图，装有水的烧杯静止在斜面上，重为5N的小球漂浮在 ... ...
