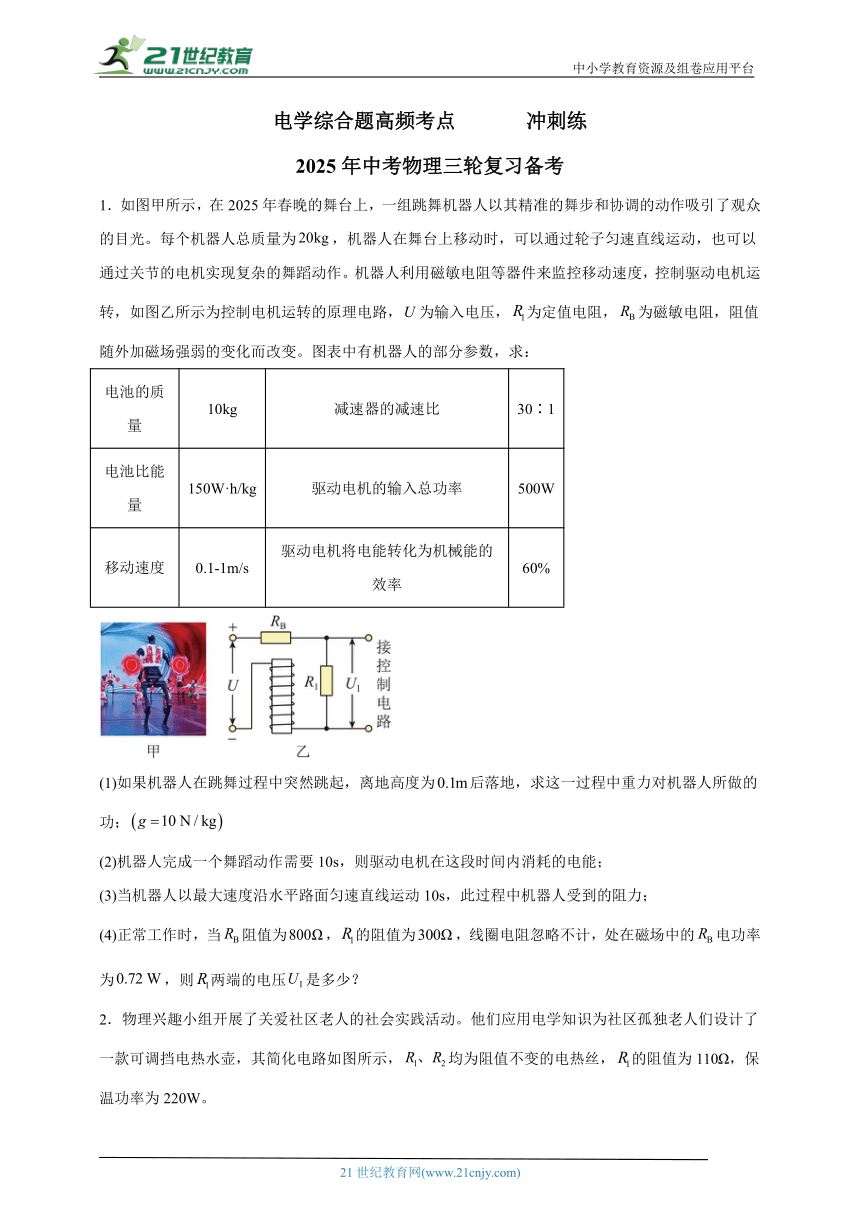

中小学教育资源及组卷应用平台 电学综合题高频考点 冲刺练 2025年中考物理三轮复习备考 1．如图甲所示，在2025年春晚的舞台上，一组跳舞机器人以其精准的舞步和协调的动作吸引了观众的目光。每个机器人总质量为，机器人在舞台上移动时，可以通过轮子匀速直线运动，也可以通过关节的电机实现复杂的舞蹈动作。机器人利用磁敏电阻等器件来监控移动速度，控制驱动电机运转，如图乙所示为控制电机运转的原理电路，为输入电压，为定值电阻，为磁敏电阻，阻值随外加磁场强弱的变化而改变。图表中有机器人的部分参数，求： 电池的质量 10kg 减速器的减速比 30∶1 电池比能量 150W·h/kg 驱动电机的输入总功率 500W 移动速度 0.1-1m/s 驱动电机将电能转化为机械能的效率 60% (1)如果机器人在跳舞过程中突然跳起，离地高度为后落地，求这一过程中重力对机器人所做的功； (2)机器人完成一个舞蹈动作需要10s，则驱动电机在这段时间内消耗的电能； (3)当机器人以最大速度沿水平路面匀速直线运动10s，此过程中机器人受到的阻力； (4)正常工作时，当阻值为，的阻值为，线圈电阻忽略不计，处在磁场中的电功率为，则两端的电压是多少？ 2．物理兴趣小组开展了关爱社区老人的社会实践活动。他们应用电学知识为社区孤独老人们设计了一款可调挡电热水壶，其简化电路如图所示，均为阻值不变的电热丝，的阻值为110Ω，保温功率为220W。 (1)电热丝的阻值是多大？ (2)同学们发现，让自制的电热水壶在加热挡正常工作，烧开这壶水用时太长。请你利用图中的所有元件重新设计具有加热和保温两挡功能的电热水壶，并在虚线框中画出相应的电路图。要求使改进后的电热水壶加热挡正常工作时，烧开这壶水较改进前能缩短较长时间。 3．“围炉煮茶”是近年人们喜爱的“国风”休闲方式之一，其中最离不开的就是土陶罐制作的小火炉（如图甲所示），考虑到安全性和环保性，不少顾客更愿意选择电陶炉（如图乙所示）。小德同学发现其中工作的关键就是一条可拆卸的发热电阻丝，在原包装盒内还找到了一条一模一样的备用电热丝（可剪短），于是他想通过所学知识改装该电陶炉的加热挡位。可惜由于食物污渍，已无法由铭牌得知电热丝的具体信息。小德关闭其他用电器，将电陶炉单独接入220V的家庭电路，观察并记录家中电能表（如图丁所示）的指示灯闪烁情况：1分钟之内闪烁了20次，求： (1)该过程中电热丝产生的电热Q为多少焦耳； (2)炉腔内电热丝的电阻R的大小； (3)小德同学想借助备用电阻丝串联或并联在原炉体内部改装电陶炉的加热功率，使之与原功率成为不同挡位，且高低挡位功率之比为，请你从可实现性通过计算说明改装方案。 4．海洋中有一种会放电的鱼，它采用电击使猎物昏厥的方式来捕猎。如图甲为该鱼电击猎物时的示意图，其身体可以等效为一个电压为U的电源和一个阻值为R0的定值电阻串联，猎物可以看成一个阻值为R的电阻。其电击猎物的过程简化电路如图乙所示电路。生物学家为了得到该鱼的电压，换用不同猎物测出R两端电压UR和流过猎物的电流I，得到如图丙所示函数关系。求： (1)当流过猎物的电流为0.05A时猎物的电阻； (2)电击猎物时电鱼的电压U的大小； (3)当猎物的电阻R=15Ω时，被电击时猎物电功率。 5．为开展科技活动，小阳设计了一个用开关S2控制阻值为R1的电阻两端电压的工作电路，如图甲所示，电源电压恒为18V。此外，利用实验测得通过R1的电流与其两端电压的关系如图乙所示。求： (1)电阻R1的阻值。 (2)闭合开关S1，要使S2断开时R1两端的电压变为16V，电阻R2的阻值。 6．图甲是一款多功能电煮锅，图乙为该电煮锅简化电路图，其中开关S2可以断开、接A或接B，R1和R2都是用于加热的纯电阻，电煮锅的部分参数如下表所示（R1和R2的电阻值不随温度变化而变化）。 ... ...
