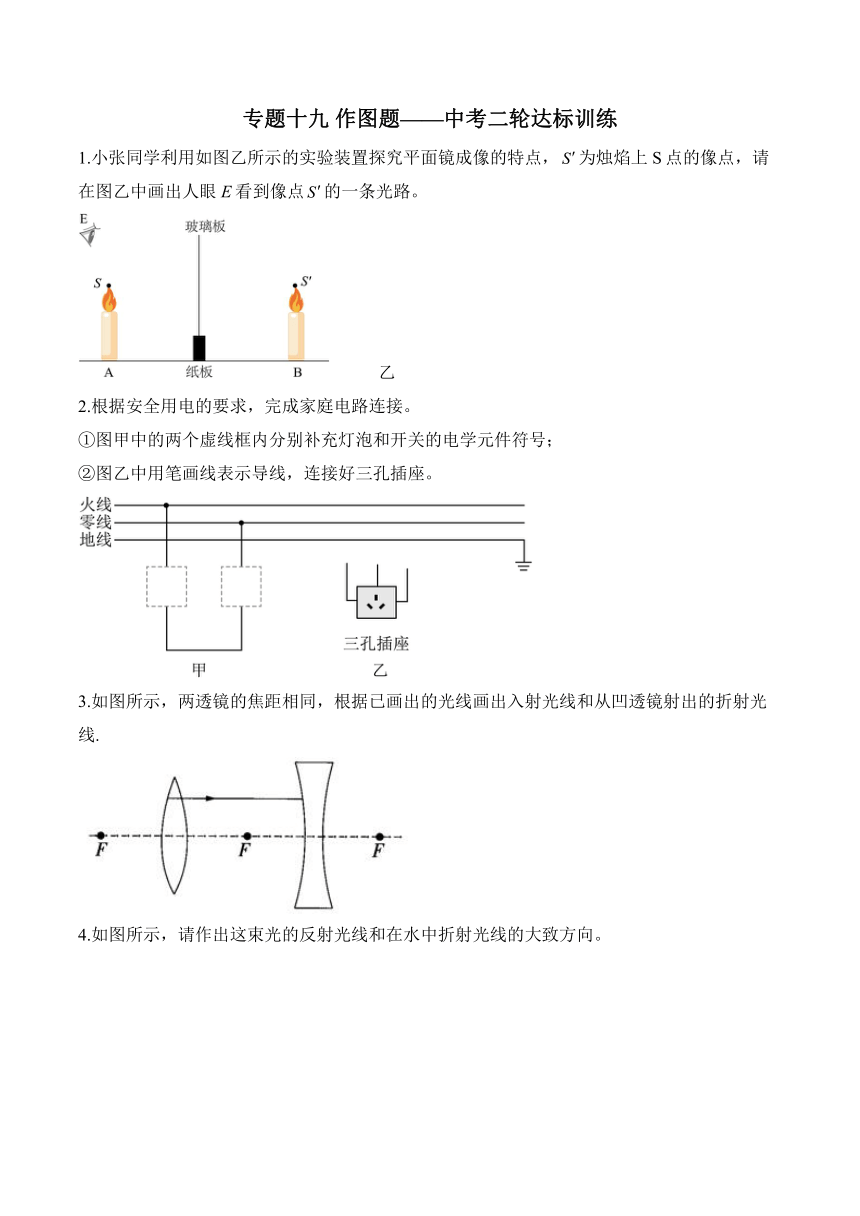

专题十九 作图题———中考二轮达标训练 1.小张同学利用如图乙所示的实验装置探究平面镜成像的特点，为烛焰上S点的像点，请在图乙中画出人眼E看到像点的一条光路。 乙 2.根据安全用电的要求，完成家庭电路连接。 ①图甲中的两个虚线框内分别补充灯泡和开关的电学元件符号； ②图乙中用笔画线表示导线，连接好三孔插座。 3.如图所示，两透镜的焦距相同，根据已画出的光线画出入射光线和从凹透镜射出的折射光线. 4.如图所示，请作出这束光的反射光线和在水中折射光线的大致方向。 5.如图所示，质量分布均匀的物块静止置于水平地面上，物块所受的重力为6牛。用力的图示法画出该物块对地面的压力F。 6.如图所示为光从空气斜射入水中的光路图，请在图中画出并标明分界线与法线。 7.如图，手按压水平桌面并向左滑动，可感受到桌面对手的支持力和摩擦力.请以A点为作用点，画出桌面对手的支持力和摩擦力的示意图. 8.如图所示，一条形磁铁放在水平桌面上，另一个带铁芯的螺线管置于条形磁铁右侧。闭合开关，条形磁铁处于静止状态，螺线管下侧的小磁针静止时N极指向左端。请你在通电螺线管上画出导线的绕向和条形磁铁受到的摩擦力示意图。 9.“节约用水，人人有责”。如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，向下按关水，请你在图乙所示的示意图中画出阻力臂，并画出施加在A点的最小动力。 10.如图所示，被弹簧弹出后的木块沿斜面向上滑行，画出此时木块所受的重力及木块对斜面摩擦力的示意图。（图中黑点分别表示重力和摩擦力的作用点） 11.如图，观光水池中，一束红光沿AO方向从水射入空气，折射光线为.若另一束红光沿BO方向从水射入空气，请大致画出入射光线BO的折射光线，并标出对应的折射角r. 12.请根据图中磁感线的方向，在虚线方框中标出电流的方向，并标出小磁针静止时的N极。 13.如图甲为放置在红酒架上的红酒，我们可以把放置在红酒架上的红酒瓶看做一个杠杆。请在简化图中画出作用在B点上最小动力及其力臂，并画出红酒所受的重力G（A点为重力的作用点）。 14.如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线. 15.如图甲所示，某商场内设有自动售货机，可方便购物者购买.它可以通过手机扫码（闭合）或通过投币（闭合），启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明.请在图乙中画出符合要求的内部电路图. 16.在图所示电路中的○里填上适当的电表符号，并用“”、“”在其旁边标出相应接线柱的位置，使之成为正确的电路图。 17.如图现在很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能启动横杆。若将门禁系统看作自动开关，按钮看作手动开关，请设计电路可以实现这一功能，并在方框内画出电路图。（启动横杆用电动机M表示） 18.如图甲是同学们《伏安法测电阻》的电路图，试用笔画线代替导线将图乙中的实物按电路图正确连接。 19.喜欢观察的小明发现，家里的投影仪内有一个降温风扇和一个投影灯泡，为了防止灯泡工作时发热损坏，要求闭合投影仪的电源开关时，电风扇先工作，然后再闭合控制灯泡的开关，灯泡工作。根据上述要求将虚线框内的电路图补充完整。 20.如图所示为“激光打靶”活动装置，从M点朝地面射出一束激光，想要命中靶心P点，可以在地面_____（选填“A”“B”或“C”）处水平放置一块小平面镜。若光斑出现在Q点，为了仍能命中P点，可以使入射光绕着平面镜上的入射点_____（选填“顺时针”或“逆时针”，下同）旋转或者让平面镜绕着入射点_____旋转一定角度。 答案以及解析 1.答案：图见解析 解析：根据反射光线的反向延长线经过像点，连接眼睛和像点 ... ...
