专题十八 电磁学 计算题（含解析）中考二轮达标训练

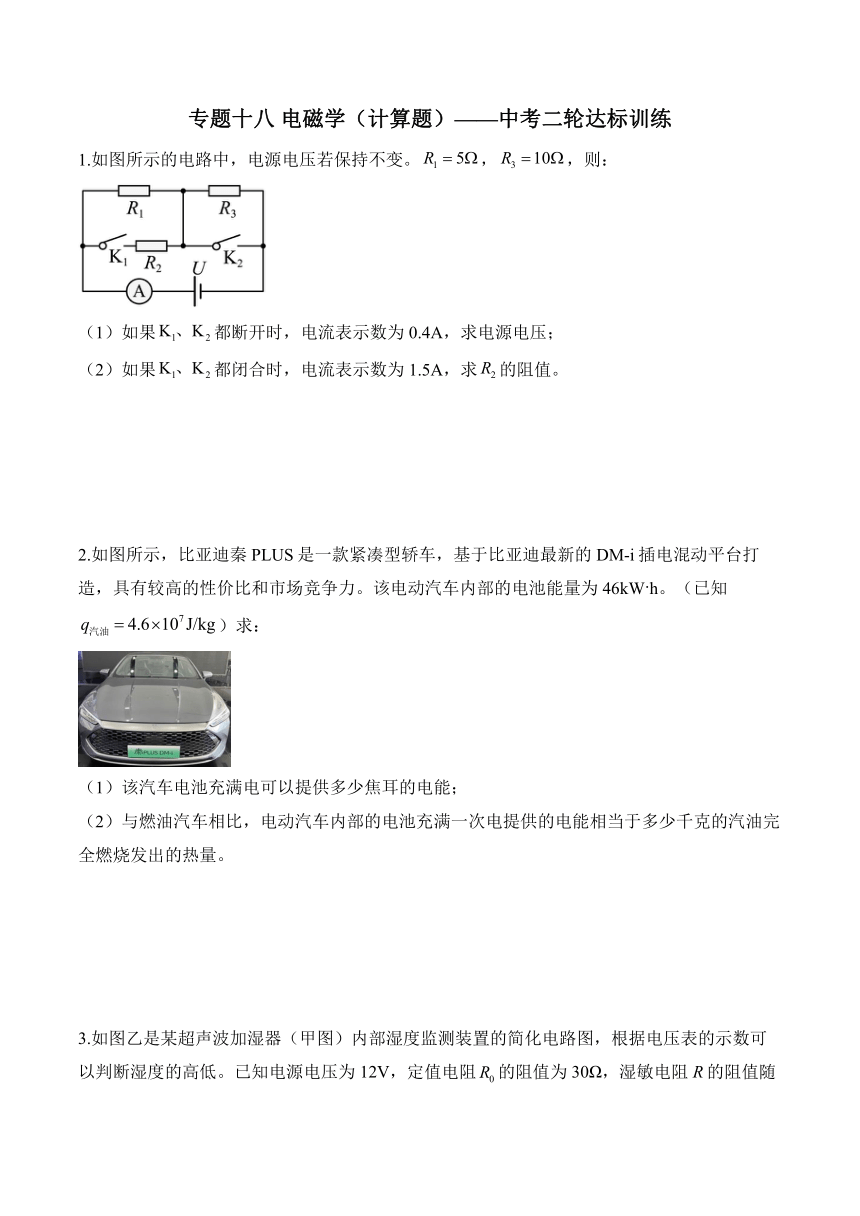

专题十八 电磁学（计算题）———中考二轮达标训练 1.如图所示的电路中，电源电压若保持不变。，，则： （1）如果都断开时，电流表示数为0.4A，求电源电压； （2）如果都闭合时，电流表示数为1.5A，求的阻值。 2.如图所示，比亚迪秦PLUS是一款紧凑型轿车，基于比亚迪最新的DM-i插电混动平台打造，具有较高的性价比和市场竞争力。该电动汽车内部的电池能量为46kW h。（已知）求： （1）该汽车电池充满电可以提供多少焦耳的电能； （2）与燃油汽车相比，电动汽车内部的电池充满一次电提供的电能相当于多少千克的汽油完全燃烧发出的热量。 3.如图乙是某超声波加湿器（甲图）内部湿度监测装置的简化电路图，根据电压表的示数可以判断湿度的高低。已知电源电压为12V，定值电阻的阻值为30Ω，湿敏电阻R的阻值随湿度变化的关系图像如图丙所示，其阻值最大为150Ω（图中未画出）。求： （1）当湿度为60%时，通过的电流； （2）当湿度为60%时，加湿器消耗的总功率； （3）若电压表的量程为0～9V，装置能监测湿度的最大值。 4.体重超标已影响部分中学生的身心健康，为了动态监测学生的体重情况；我校创新小组设计了一台简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，请解答以下问题： （1）电路图中的作用是_____，压敏电阻的主要材料是：_____（填“超导体”“导体”“半导体”）； （2）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少？ （3）当体重计示数为600N时，两端的电压为多少？ （4）此体重计所能测量的最大体重为多少牛？ 5.学习了电学知识后，某科学兴趣小组开展了改造“简单电器”的项目化学习。经过小组同学筛选，他们找到了一款电热饭盒，其额定电压为220 V，额定电流为5 A。求： （1）该电热饭盒正常工作时的电阻R。 （2）小明觉得该电热饭盒正常工作时只有快速加热功能，不方便使用，于是在原电路基础上，想给它添加一个功率为40 W的保温功能，请你在虚线框内利用电源、原电阻R、添加电阻、2个开关及导线若干设计相应电路图，并计算添加电阻的大小。（注意在电路图中标注，合理即可） 6.如图甲是煮茶器的电路原理图。都闭合时，煮茶器处于加热状态；当水沸腾后，会自动断开，转为保温状态。煮茶器工作过程中的图像如图乙所示，不计电阻值随温度的变化。求： （1）在加热状态下，煮茶器内消耗的电能； （2）电阻的阻值； （3）在保温状态下，电阻两端的电压。 7.如图，甲、乙两个透明容器内均装有质量为100g、初温为25℃的某种绝缘液体，甲、乙中都有一段电阻丝，，。闭合开关，电流表的示数为1.2A。通电120s后，甲中温度计的示数为29℃。求： (1)的电功率； (2)电流通过产生的热量； (3)液体的比热容（不计热量损失）。 8.如图甲所示是一款多档位电热水壶，图乙是其电路简化结构图，、和阻值均为44Ω，具有高温、中温、低温三档温度调节功能。求： （1）将1kg初温为20℃的水烧开（标准大气压下），水所吸收的热量；[] （2）电热水壶处于低温档工作的电功率； （3）若将电热水壶调至高温档进行正常加热，它将第（1）小题中的水烧开需要170s，电热水壶的效率。 9.某品牌浴室多功能取暖器具有灯暖和风暖两种功能，其简化电路如图所示，部分参数如表所示。当取暖器正常工作时，求： 额定电压 220 V 灯暖 额定电流 2.5 A 风暖 吹风电机额定电流 0.15 A 加热电阻 22 Ω （1）灯暖灯丝的电阻。 （2）灯暖功能10 min消耗的电能。 （3）仅使用风暖功能时电路中的电流。 10.康康家里有一台电火锅，部分技术参数如下表，图甲是其内部电路的工作原理简图，均为阻值不变的加热电阻，通过开关S、的通断可实现三 ... ...
