第七章欧姆定律练习题

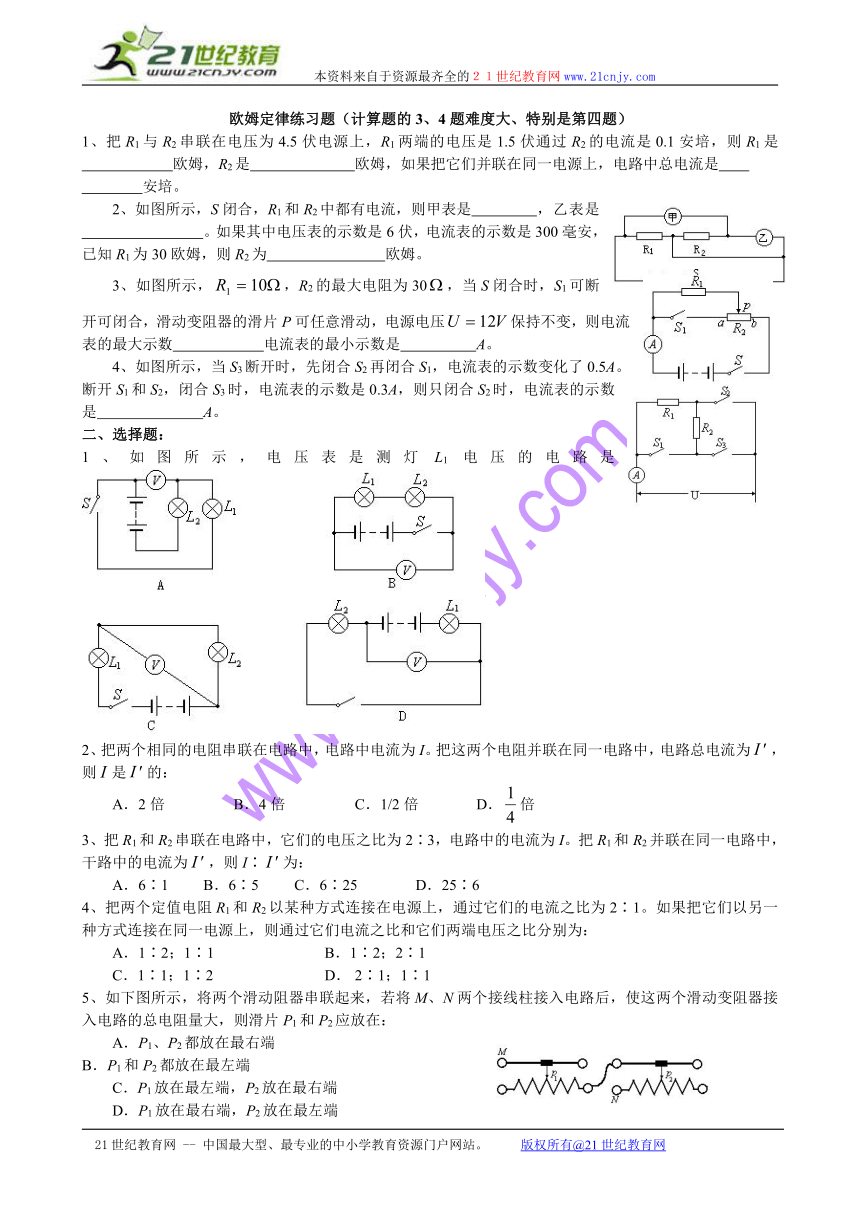

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com 欧姆定律练习题（计算题的3、4题难度大、特别是第四题） 1、把R1与R2串联在电压为4.5伏电源上，R1两端的电压是1.5伏通过R2的电流是0.1安培，则R1是 欧姆，R2是 欧姆，如果把它们并联在同一电源上，电路中总电流是 安培。 2、如图所示，S闭合，R1和R2中都有电流，则甲表是 ，乙表是 。如果其中电压表的示数是6伏，电流表的示数是300毫安，已知R1为30欧姆，则R2为 欧姆。 3、如图所示，，R2的最大电阻为30，当S闭合时，S1可断开可闭合，滑动变阻器的滑片P可任意滑动，电源电压保持不变，则电流表的最大示数 电流表的最小示数是 A。 4、如图所示，当S3断开时，先闭合S2再闭合S1，电流表的示数变化了0.5A。断开S1和S2，闭合S3时，电流表的示数是0.3A，则只闭合S2时，电流表的示数是 A。 二、选择题： 1、如图所示，电压表是测灯L1电压的电路是 2、把两个相同的电阻串联在电路中，电路中电流为I。把这两个电阻并联在同一电路中，电路总电流为，则是的： A．2倍 B．4倍 C．1/2倍 D．倍 3、把R1和R2串联在电路中，它们的电压之比为2∶3，电路中的电流为I。把R1和R2并联在同一电路中，干路中的电流为，则I∶为： A．6∶1 B．6∶5 C．6∶25 D．25∶6 4、把两个定值电阻R1和R2以某种方式连接在电源上，通过它们的电流之比为2∶1。如果把它们以另一种方式连接在同一电源上，则通过它们电流之比和它们两端电压之比分别为： A．1∶2；1∶1 B．1∶2；2∶1 C．1∶1；1∶2 D． 2∶1；1∶1 5、如下图所示，将两个滑动阻器串联起来，若将M、N两个接线柱接入电路后，使这两个滑动变阻器接入电路的总电阻量大，则滑片P1和P2应放在： A．P1、P2都放在最右端 B．P1和P2都放在最左端 C．P1放在最左端，P2放在最右端 D．P1放在最右端，P2放在最左端 三实验题、用伏安法测小灯泡的电阻，请画出电路图，再按电路图和要求连接实物图。 （1）要求开关闭合时，滑动变阻器的滑片P置于A端。 （2）电压表电流表的量程在下图中可看出。 （3）从下图中读出电压是 伏，电流是 安，计算出灯L的电阻是 欧。 四计算题 1、有一个灯泡，它的电阻是15欧姆，把灯泡两端加6伏电压时，灯泡能正常工作。如果把灯泡接在7.5伏的电源上，仍使灯泡正常发光，应给灯泡怎样连接一个多大的电阻？ 2、如图所示，电流表的示数是1A，求： （1）R1中电流I1和R2中I2各是多大？ （2）的示数是多大？ 3、如图所示，滑动变阻器滑片置于a端时，的示数为0.8A，把滑片P置于b端时的示数变为0.2 A；而的示数改变了8.4V，求出R的阻值和电源总电压及的最大阻值。 4、如图所示，电源电压保持不变，S闭合后，S1断开和闭合时，V1的示数之比是5∶6，的示数之比是10∶9。已知，求：R1 = ？ R2 = ？ 答案： 一填空题1、15；30；0.45。 2、电流表；电压表；20。 3、1.6；0.3。 4、0.75。 选择题1.A 2 D 3 D 4 C 5 C 四、计算题： 1、 串联一个电阻 2、 3、 4、 21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网 ... ...
