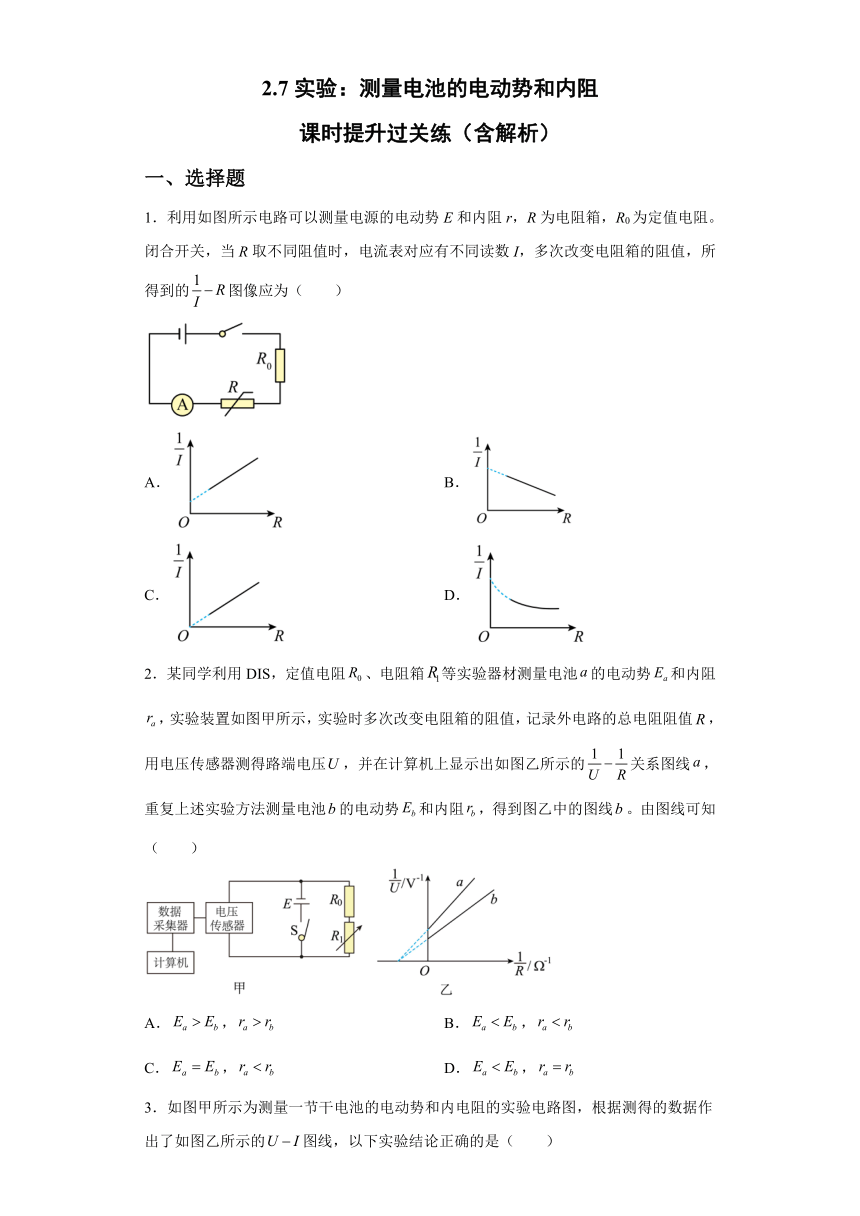

2.7实验：测量电池的电动势和内阻 课时提升过关练（含解析） 一、选择题 1．利用如图所示电路可以测量电源的电动势E和内阻r，R为电阻箱，R0为定值电阻。闭合开关，当R取不同阻值时，电流表对应有不同读数I，多次改变电阻箱的阻值，所得到的图像应为（　　） A． B． C． D． 2．某同学利用DIS，定值电阻、电阻箱等实验器材测量电池的电动势和内阻，实验装置如图甲所示，实验时多次改变电阻箱的阻值，记录外电路的总电阻阻值，用电压传感器测得路端电压，并在计算机上显示出如图乙所示的关系图线，重复上述实验方法测量电池的电动势和内阻，得到图乙中的图线。由图线可知（　　） A．， B．， C．， D．， 3．如图甲所示为测量一节干电池的电动势和内电阻的实验电路图，根据测得的数据作出了如图乙所示的图线，以下实验结论正确的是（　　） A．电池电动势的测量值偏大 B．电池内阻的测量值为 C．外电路发生短路时的电流为 D．电压表的示数为时，电源消耗的电功率为 4．某同学在实验室利用如图甲所示的电路测量某电源的电动势和内阻。根据实验数据绘出的图像与如乙图所示的图线类似，其中为电阻箱读数，为电压表读数。请根据已学习的电学知识分析出正确的选项（　　） A．电源的电动势大小为、内阻大小为 B．电源的电动势大小为、内阻大小为 C．电源的电动势大小为、内阻大小为 D．电源的电动势大小为、内阻大小为 5．如图甲所示，定值电阻，闭合开关S，改变电阻箱R阻值，得到多组R、I值，并作出了如图乙所示的图线，则（　　） A．电源电动势为5.0V B．电源内阻为2.5Ω C．从系统误差角度看，利用该装置测得的电动势大于其真实值 D．从系统误差角度看，利用该装置测得的内阻大于其真实值 6．如图甲所示，R为电阻箱（0~99.9 Ω），置于阻值最大位置，Rx为未知电阻。（1）断开S2，闭合S1，逐次减小电阻箱的阻值，得到一组R、I值，并依据R、I值作出了如图乙所示的R－图线；（2）断开S2，闭合S1，当R调至某一位置时，电流表的示数I1=1.0A；保持电阻箱的阻值不变，断开S1，闭合S2，此时电流表的示数为I2=0.8A，据以上数据可知（　　） A．电源电动势为2.0V B．电源内阻为0.25Ω C．Rx的阻值为1.5Ω D．S1断开、S2闭合时，随着R的减小，电源输出功率增大 7．如图甲所示为测量一节干电池的电动势和内电阻的实验电路图，根据测得的数据作出了如图乙所示的图线，以下结论正确的是（　　） A．电池电动势和内电阻的测量值都偏小 B．电池内阻的测量值为1.0Ω C．外电路发生短路时的电流为0.50A D．电压表的示数为1.30V时，电流表的示数I′=0.20A 二、实验题 8．某物理兴趣小组的同学找到了几个特殊电源，欲测定其电动势和内阻。 (1)他们设计的电路图如图甲所示，其中R0为定值电阻，闭合开关，调节滑动变阻器滑片位置，读取多组(I，U)数据，做出U-I图线如图乙所示，则电源的电动势E=_____V，内阻r=_____Ω； (2)他们进一步研究发现当滑片由左端滑至右端的过程中，电源的输出功率P随外电路总电阻R的变化关系如图丙所示，若已知滑动变阻器R1的最大值为0.6r，则他们所选的R0的阻值可能为_____； A．0.3r B．0.7r C．r D．1.3r 9．某实验小组在测量电源电动势和内电阻的同时，还要进一步探究某温控电阻的特性，为此设计了如图甲所示的电路。已知电路中直流电压传感器量程为 12V~12V，内阻很大。电流表的内阻很小，电流表的量程为0~0.3A，R1为定值电阻，温控电阻R2两端电压U随其温度t变化的函数关系式为，其中U0=8.96V、k=0.3，t的单位为℃。（以下各问中的计算结果均保留2位有效数字） （1）将单刀双掷开关扳到a，闭合开关S，电压传感器的读数为l.8V时，电流表的示数如图乙所示，则定值电阻R1=_____Ω； （2）将单刀双掷开关扳到b，闭合开关S， ... ...
