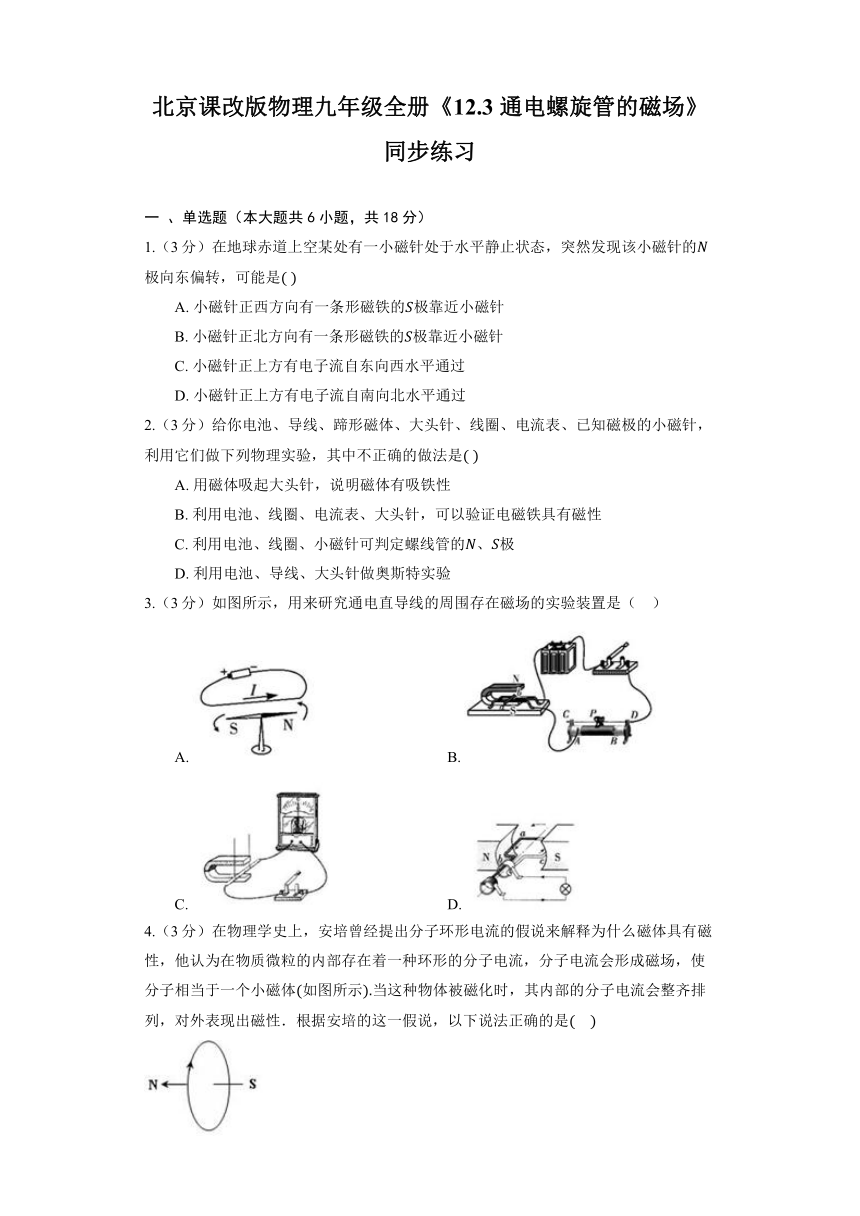

北京课改版物理九年级全册《12.3 通电螺旋管的磁场》同步练习 一 、单选题（本大题共6小题，共18分） 1.（3分）在地球赤道上空某处有一小磁针处于水平静止状态，突然发现该小磁针的极向东偏转，可能是 A. 小磁针正西方向有一条形磁铁的极靠近小磁针 B. 小磁针正北方向有一条形磁铁的极靠近小磁针 C. 小磁针正上方有电子流自东向西水平通过 D. 小磁针正上方有电子流自南向北水平通过 2.（3分）给你电池、导线、蹄形磁体、大头针、线圈、电流表、已知磁极的小磁针，利用它们做下列物理实验，其中不正确的做法是 A. 用磁体吸起大头针，说明磁体有吸铁性 B. 利用电池、线圈、电流表、大头针，可以验证电磁铁具有磁性 C. 利用电池、线圈、小磁针可判定螺线管的、极 D. 利用电池、导线、大头针做奥斯特实验 3.（3分）如图所示，用来研究通电直导线的周围存在磁场的实验装置是（ ） A. B. C. D. 4.（3分）在物理学史上，安培曾经提出分子环形电流的假说来解释为什么磁体具有磁性，他认为在物质微粒的内部存在着一种环形的分子电流，分子电流会形成磁场，使分子相当于一个小磁体如图所示当这种物体被磁化时，其内部的分子电流会整齐排列，对外表现出磁性．根据安培的这一假说，以下说法正确的是 A. 这一假说能够说明磁可以生电 B. 这一假说能够说明磁现象产生的电本质 C. 未磁化的物体，其微粒内部不含有这样的环形电流 D. 磁化的物体，其微粒内部环形电流的方向是杂乱无章的 5.（3分）如图所示，在电磁铁的正上方用弹簧悬挂一条形磁铁，闭合开关后，将滑动变阻器的滑片从端移到端的过程中，下列判断正确的是 A. 小灯泡变亮，弹簧伸长 B. 小灯泡变暗，弹簧伸长 C. 电流表示数变大，弹簧收缩 D. 电流表示数变小，弹簧收缩 6.（3分）如图所示，小磁针处于静止，闭合开关后小磁针发生大角度偏转的是 A. B. C. D. 二 、填空题（本大题共7小题，共28分） 7.（4分）如图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上。闭合开关，当滑动变阻器的滑片逐渐向右移动时，条形磁铁仍保持静止，条形磁铁受到的摩擦力 _____ 选填“变大”、“变小”或“不变”，方向水平 _____ 选填“向左”或“向右”。 8.（4分）第一个发现电和磁有联系的人是丹麦的 _____ 选填“奥斯特”、“法拉第”或“安培”，他通过实验表明通电导体的周围存在磁场．根据图中小磁针静止极的指向，判断电源的“”极在如图电源的 _____ 端选填“左”或“右”． 9.（4分）根据图中磁感线方向可以判断通电螺线管的右端为 _____极填“”或“”，电源的端为 _____极填“正”或“负”。 10.（4分）如图所示，通电螺线管右端为极，可判定电源左端是 _____ 极选填“正”或“负”。 11.（4分）一个空心小铁球漂浮在盛水的烧杯中，将烧杯置于铁棒的上方，绕在铁棒上的线圈连接如图所示的电路，开关闭合后，空心小铁球仍漂浮在水面上，此时端为电磁铁的 _____ 极。当滑片向左滑动，端磁性 _____ 选填”增大”、“减小”或“不变”，空心小铁球所受浮力 _____ 选填“增大”、“减小”或“不变”。 12.（4分）如图所示的电路，开关接到后，电磁铁右端为_____极，小磁针静止时，端是_____极；将开关由拨到，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性_____填“增强”、“不变”或“减弱” 13.（4分）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。 接通电路后，观察到小磁针偏转，说明 _____； 改变直导线中的电流方向，小磁针偏转方向也发生改变，这表明通电导体周围的磁场方向与 _____方向有关； 如果移走小磁针，通电导线周围 _____选填“仍存在”或“不存在”磁场。 三 、作图题（本大题共6小题，共36分） 14.（6分）图中所示通电螺 ... ...
