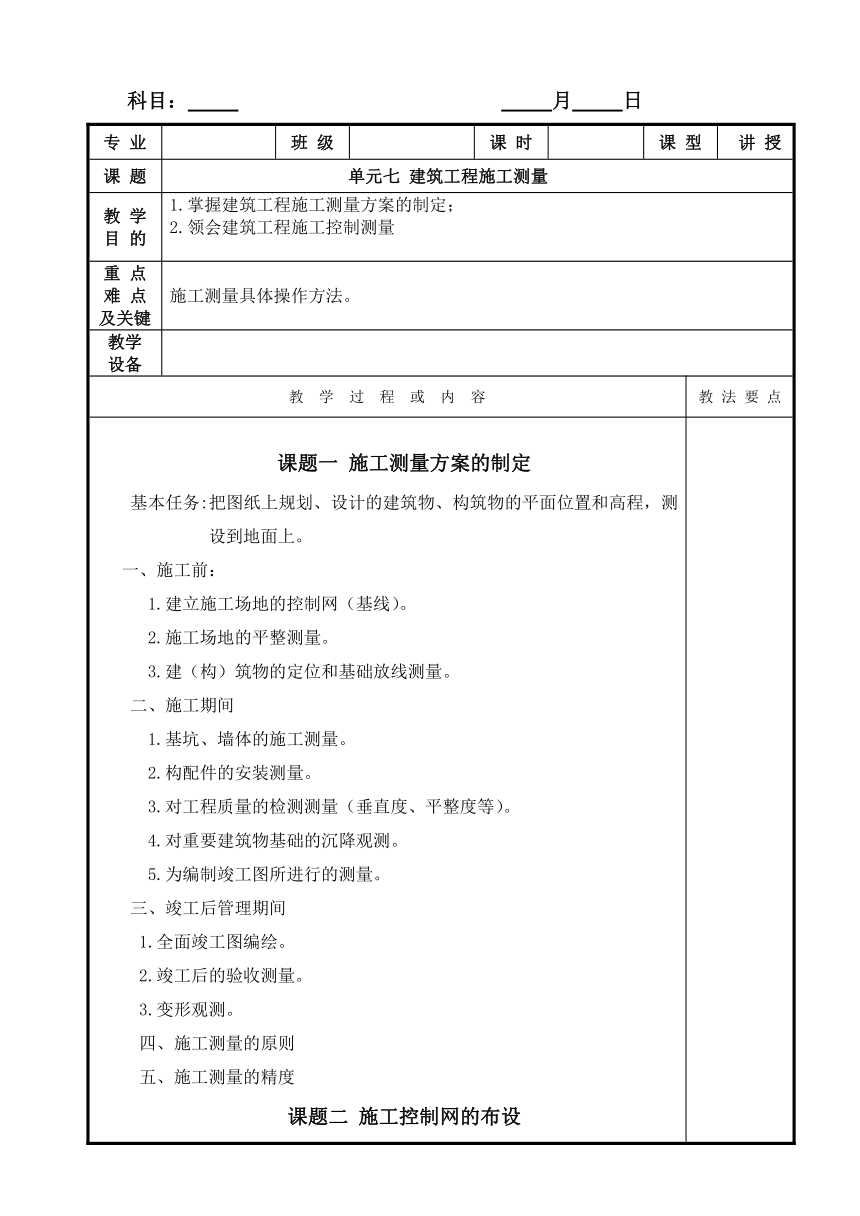

科目： 月 日 专 业 班 级 课 时 课 型 讲 授 课 题 单元七 建筑工程施工测量 教 学 目 的 1.掌握建筑工程施工测量方案的制定； 2.领会建筑工程施工控制测量 重 点 难 点 及关键 施工测量具体操作方法。 教学 设备 教 学 过 程 或 内 容 教 法 要 点 课题一 施工测量方案的制定 基本任务:把图纸上规划、设计的建筑物、构筑物的平面位置和高程，测设到地面上。 一、施工前： 1.建立施工场地的控制网（基线）。 2.施工场地的平整测量。 3.建（构）筑物的定位和基础放线测量。 二、施工期间 1.基坑、墙体的施工测量。 2.构配件的安装测量。 3.对工程质量的检测测量（垂直度、平整度等）。 4.对重要建筑物基础的沉降观测。 5.为编制竣工图所进行的测量。 三、竣工后管理期间 1.全面竣工图编绘。 2.竣工后的验收测量。 3.变形观测。 四、施工测量的原则 五、施工测量的精度 课题二 施工控制网的布设 一、平面控制网的布设 施工控制网的布设形式，应以经济、合理和适用为原则，根据建筑设计总平面图和施工现场的地形条件来确定。对于地形起伏较大的山区建筑场地，则可充分扩展原有的测图控制网，作为施工定位的依据。对于地形较平坦而通视较困难的建筑场地，可采用导线网。对于地形平坦而面积不大的建筑小区，常布置一条或几条建筑基线，组成简单的图形，作为施工测量的依据。对于地形平坦、建筑物多为矩形且布置比较规则的密集的大型建筑场地，通常采用建筑方格网。总之，施工控制网的布设形式应与建筑设计总平面的布局相一致。 当施工控制网采用导线网时，若建筑场地大于1k㎡或重要工业区，需按一级导线建立，建筑场地小于1k㎡或一般性建筑区，可按二、三级导线建立。当施工控制网采用原有测图控制网时，应进行复测检查，无误后方可使用。 1.建筑基线放样 2.建筑方格网的放样 二、高程控制网的布设 课题三 民用建筑施工放线测量 一、民用建筑的定位要求 《工程测量规范》 二、建筑定位方法 1.建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩）测设在地面上，作为基础放样和细部放样的依据。 同点位测设的方法 2.恢复轴线位置的方法 由于在开挖基槽时，角桩和中心桩要被挖掉，为了便于在施工中，恢复各轴线位置，应把各轴线延长到基槽外安全地点，并做好标志。其方法有设置轴线控制桩和龙门板两种形式。 1）设置轴线控制桩 轴线控制桩设置在基槽外，基础轴线的延长线上，作为开槽后，各施工阶段恢复轴线的依据，如图2所示。轴线控制桩一般设置在基槽外2～4m处，打下木桩，桩顶钉上小钉，准确标出轴线位置，并用混凝土包裹木桩，如图3所示。如附近有建筑物，亦可把轴线投测到建筑物上，用红漆作出标志，以代替轴线控制桩。 2）设置龙门板 在小型民用建筑施工中，常将各轴线引测到基槽外的水平木板上。水平木板称为龙门板，固定龙门板的木桩称为龙门桩，如图4所示。设置龙门板的步骤如下： 在建筑物四角与隔墙两端，基槽开挖边界线以外1.5～2m处，设置龙门桩。龙门桩要钉得竖直、牢固，龙门桩的外侧面应与基槽平行。 根据施工场地的水准点，用水准仪在每个龙门桩外侧，测设出该建筑物室内地坪设计高程线（即±0标高线），并作出标志。 沿龙门桩上±0标高线钉设龙门板，这样龙门板顶面的高程就同在±0的水平面上。然后，用水准仪校核龙门板的高程，如有差错应及时纠正，其允许误差为±5mm。 在N点安置经纬仪，瞄准P点，沿视线方向在龙门板上定出一点，用小钉作标志，纵转望远镜在N点的龙门板上也钉一个小钉。用同样的方法，将各轴线引测到龙门板上，所钉之小钉称为轴线钉。轴线钉定位误差应小于±5mm。 最后，用钢尺沿龙门板的顶面，检查轴线钉的间距，其误差不超过1：2 000。检查合格后，以轴线钉为准，将墙边线、基础边线、基础 ... ...
