20.5磁生电同步练习（含答案）2023-2024学年物理人教版九年级全一册

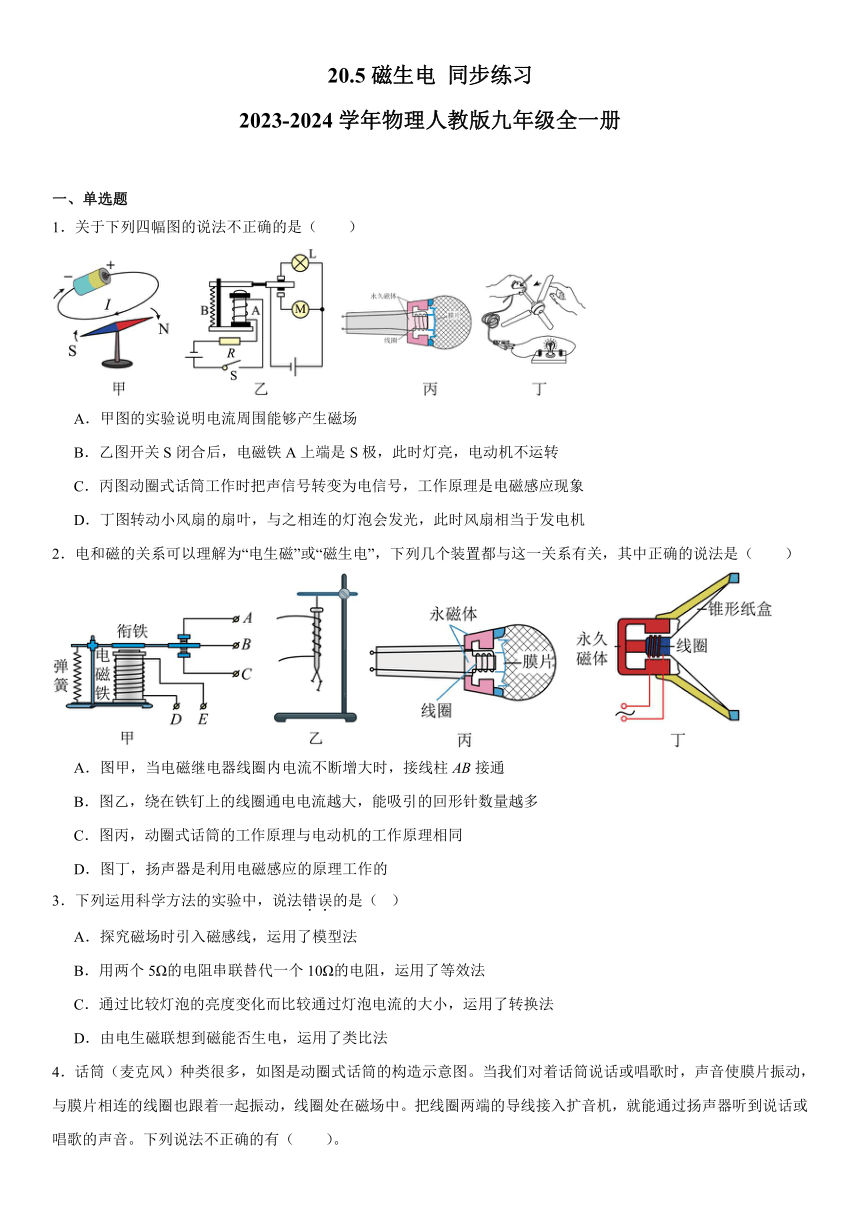

20.5磁生电 同步练习 2023-2024学年物理人教版九年级全一册 一、单选题 1．关于下列四幅图的说法不正确的是（　　） A．甲图的实验说明电流周围能够产生磁场 B．乙图开关S闭合后，电磁铁A上端是S极，此时灯亮，电动机不运转 C．丙图动圈式话筒工作时把声信号转变为电信号，工作原理是电磁感应现象 D．丁图转动小风扇的扇叶，与之相连的灯泡会发光，此时风扇相当于发电机 2．电和磁的关系可以理解为“电生磁”或“磁生电”，下列几个装置都与这一关系有关，其中正确的说法是（　　） A．图甲，当电磁继电器线圈内电流不断增大时，接线柱AB接通 B．图乙，绕在铁钉上的线圈通电电流越大，能吸引的回形针数量越多 C．图丙，动圈式话筒的工作原理与电动机的工作原理相同 D．图丁，扬声器是利用电磁感应的原理工作的 3．下列运用科学方法的实验中，说法错误的是（ ） A．探究磁场时引入磁感线，运用了模型法 B．用两个5Ω的电阻串联替代一个10Ω的电阻，运用了等效法 C．通过比较灯泡的亮度变化而比较通过灯泡电流的大小，运用了转换法 D．由电生磁联想到磁能否生电，运用了类比法 4．话筒（麦克风）种类很多，如图是动圈式话筒的构造示意图。当我们对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈处在磁场中。把线圈两端的导线接入扩音机，就能通过扬声器听到说话或唱歌的声音。下列说法不正确的有（　　）。 A．对着话筒说话时膜片振动，说明声音能传递能量 B．线圈在磁场中振动时，将声音信号转化成电信号 C．从能量转化的角度看，话筒是将机械能转化为电能的装置 D．扬声器的工作原理和话筒的工作原理相同 5．随着“健康中国”理念深入人心，跑步机越来越受到人们的青睐，它的“心脏”是电动机，下列实验与它的工作原理相同的是（　　） A． B． C． D． 6．如图所示，下列说法正确的是（　　） A．如图甲，奥斯特实验说明磁生电 B．如图乙，闭合开关，通电螺线管左端为S极 C．发电机利用了图丙的原理 D．电动机利用了图丁的原理 7．关于图中的实验，下列说法中正确的是（　　） A．图甲是奥斯特实验，说明通电导体周围存在磁场 B．图乙是探究电流产生的热量与电阻大小是否有关的实验 C．图丙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时产生电流 D．图丁实验说明磁场对通电导体具有力的作用 8．如图所示，下列说法中正确的是（　　） A．由图甲可知∶低功率用电器使用两孔插座而大功率的使用三孔插座供电 B．由图乙可知∶通电导体在磁场中受力的作用 C．由图丙可知∶动圈式扬声器利用了该原理 D．由图丁可知∶只要导体在磁场中运动，闭合电路中就会产生电流 9．有关家庭电路和安全用电，下列说法中正确的是 A．使用试电笔时，手不能接触笔尾的金属体 B．经验证明，人体安全电压为36V C．我国家庭电路的频率为100Hz D．我国家庭电路的电压为220V 10．对图中电磁现象解释正确的是（ ） A．甲图中，线圈匝数多的电磁铁磁性强 B．乙图中，闭合开关，小磁针的N极向左偏转 C．丙图中，该装置是电动机的原理 D．丁图中，磁体的磁极对调后，闭合开关，金属杆运动的方向不变 二、填空题 11．发光二极管只允许电流从二极管的正极流入，负极流出．如图所示，使磁铁在线圈中左右移动，此时会看见两只发光二极管轮流发光．该装置发光的原理与电动机原理 （选填“相同”或“不相同”），生活中根据这一原理工作的机器有 ．小波同学认为用一只发光二极管也可以，为什么要用两只呢？对小波同学的想法，你是如何看待的？ ． 12．如图所示，在“探究感应电流产生的条件”实验中，让ab棒在磁场中竖直上下运动，灵敏电流计指针 （选填“会”或“不会”）偏转。 13．如图是一款能发电的魔方充电器，转动魔方 ... ...
