《12.3通电螺线管的磁场》同步练习（含答案）2023－2024学年北京课改版物理九年级全册

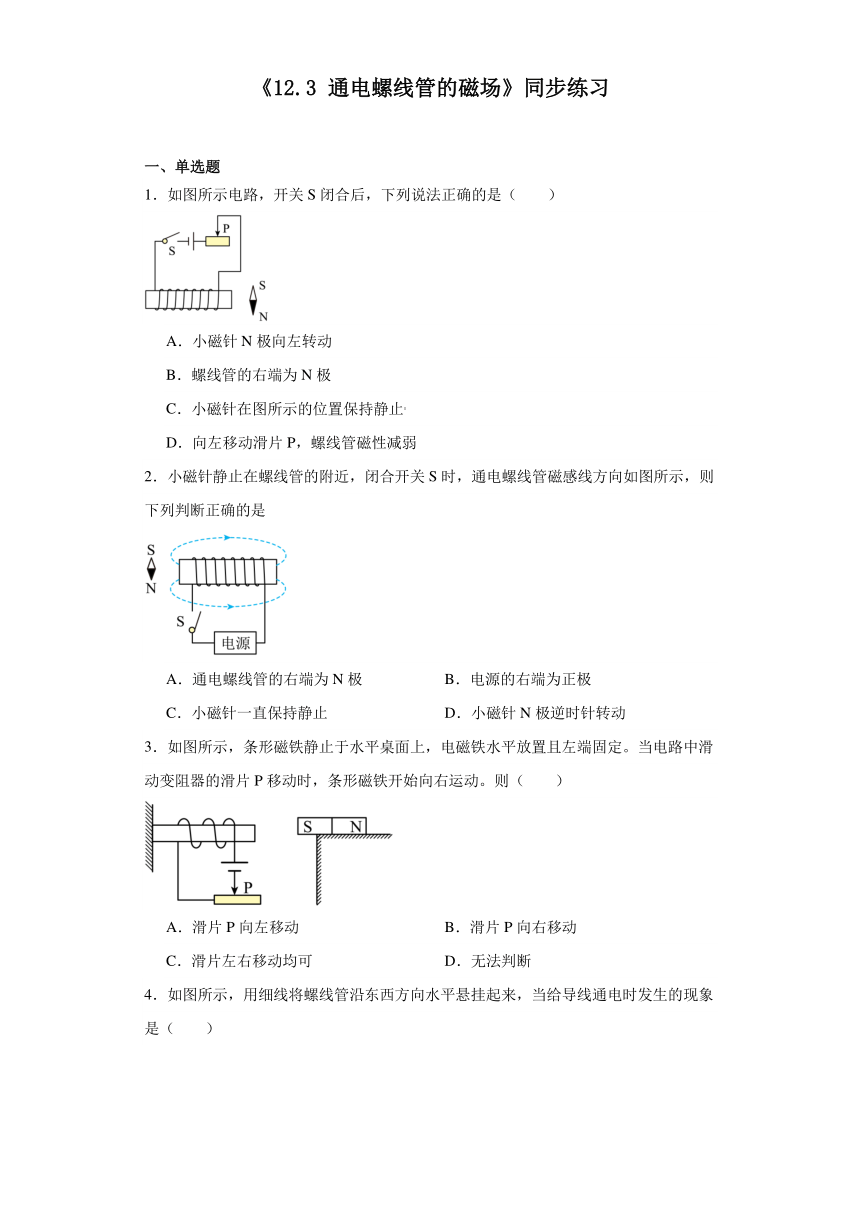

《12.3 通电螺线管的磁场》同步练习 一、单选题 1．如图所示电路，开关S闭合后，下列说法正确的是（　　） A．小磁针N极向左转动 B．螺线管的右端为N极 C．小磁针在图所示的位置保持静止 D．向左移动滑片P，螺线管磁性减弱 2．小磁针静止在螺线管的附近，闭合开关S时，通电螺线管磁感线方向如图所示，则下列判断正确的是 A．通电螺线管的右端为N极 B．电源的右端为正极 C．小磁针一直保持静止 D．小磁针N极逆时针转动 3．如图所示，条形磁铁静止于水平桌面上，电磁铁水平放置且左端固定。当电路中滑动变阻器的滑片P移动时，条形磁铁开始向右运动。则（　　） A．滑片P向左移动 B．滑片P向右移动 C．滑片左右移动均可 D．无法判断 4．如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是（　　） A．螺线管静止不动 B．螺线管转动，最后A端指向地理的北方 C．螺线管转动，最后A端指向地理的南方 D．螺线管转动，最后A端可能指向任何方向 5．如图所示，下列关于物理实验表述正确的是（　　） A．图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的 B．图乙实验揭示了电流的周围存在磁场，应用电动机 C．图丙实验揭示了通电导体在磁场中受力运动，应用发电机 D．图丁实验电源的左端是正极，小磁针A端是S极 6．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是 A．a、b、c B．a、b、d C．a、c、d D．b、c、d 7．在图中，静止小磁针N极指向正确的是（　　） A．a B．b C．c D．d 8．如图所示的电磁铁是由5匝线圈绕制而成，开关闭合后，以下说法正确的是 A．右端是N极，每匝线圈之间相互吸引 B．右端是N极，每匝线圈之间相互排斥 C．右端是S极，每匝线圈之间相互吸引 D．右端是S极，每匝线圈之间相互排斥 二、多选题 9．如图所示，是同学们所画的几种情况下的示意图，其中正确的是 A． B． C． D． 10．关于下列图的说法正确的是（　　） A．图甲闭合开关，位于螺线管右侧小磁针的N极将向左偏转 B．图乙光从空气中斜射入水中，在交界面处，发生反射和折射时的光路都画的正确 C．图丙杠杆ABO在B处吊着物体平衡时，竖直向上的拉力F是过A点使杠杆平衡的最小作用力 D．图丁圆球挂在竖直光滑的墙壁上受三个力的作用，保持静止状态，三个力的示意图都画的正确 三、填空题 11．小明在一次偶然中发现，在如图所示的电路中合上开关后，铁钉旁边的中性笔笔尾的小磁针静止时S极指向铁钉A端，小明又反复实验了几次，其结果仍然如此，由此我们可以判定：铁钉的A 端是 极，电源D端是 极. 12．有些中药材只有达到特定的温度才能从中提取有效成分．某中药厂的提取设备中设计了如图所示的温度自动报警器，当温度达到℃时，电铃发声提醒，工作人员可以进行成分提取操作，此时电磁铁的左端是极． 13．（1）如图所示为某宾馆的房卡，只有把房卡插入槽中，房间内所有的灯和插座才能有电，房卡的作用相当于一个 （选填电路元件），该元件接在房间电路的 （选填“支路”或“干路”）。 （2）酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作。设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的磁效应，该现象最早是由 （选填“法拉第”“奥斯特”或“安培”）发现的。装置通电后，电磁铁上端为 （选填“N”或“S”）极。若密封罩被提起并悬挂于空中、不计衔铁、杠杆的质量，左侧电吸力应 （选填“大于”“等于”或“小于”）密封罩的重力；若提不起，则应将滑动变阻器滑片向 （选填“左或右”）滑动。 （3）电饭锅是家庭中的重要用电器，它是利用电流的 效应工作。某电饭锅设有“加热”和“保温”两挡，其内部简化电路如图所示，当开关S置于“1”挡时，电饭 ... ...
