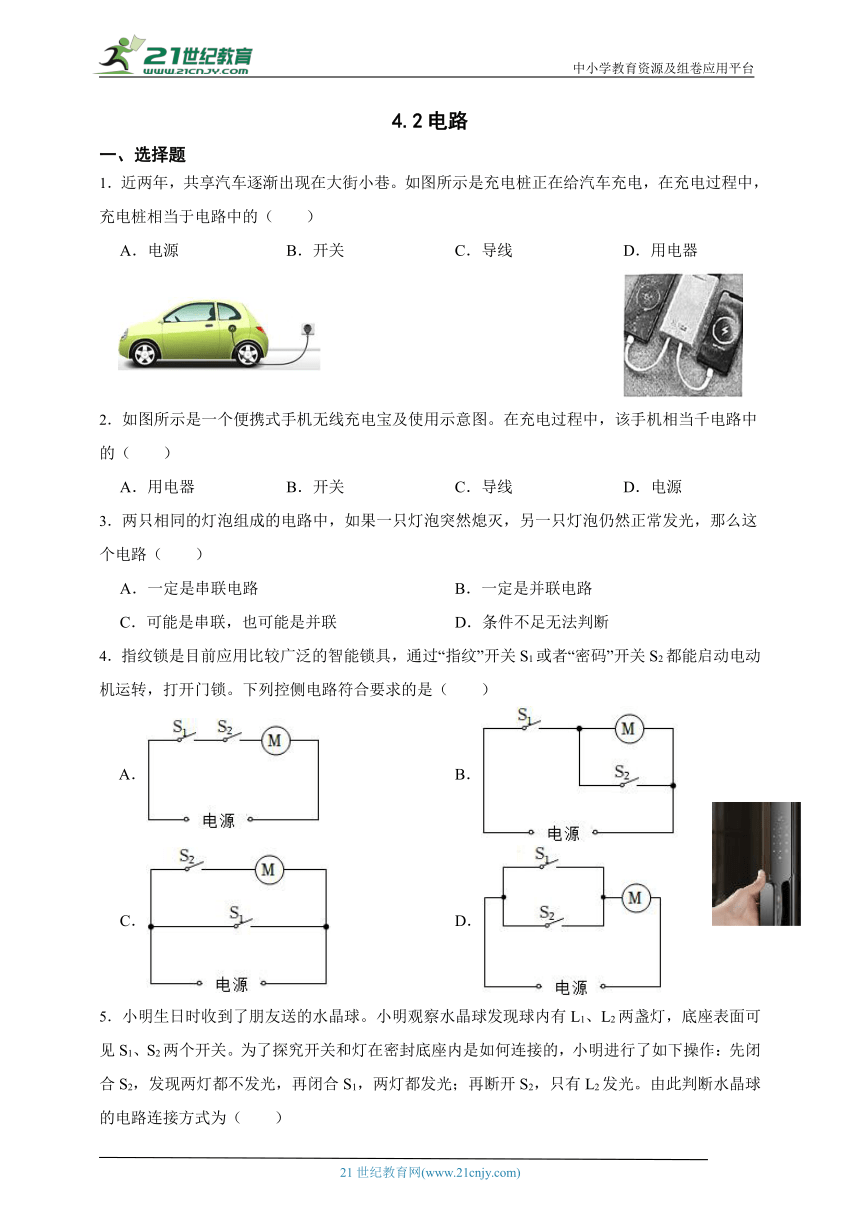

中小学教育资源及组卷应用平台 4.2电路 一、选择题 1．近两年，共享汽车逐渐出现在大街小巷。如图所示是充电桩正在给汽车充电，在充电过程中，充电桩相当于电路中的（ ） A．电源 B．开关 C．导线 D．用电器 2．如图所示是一个便携式手机无线充电宝及使用示意图。在充电过程中，该手机相当千电路中的（ ） A．用电器 B．开关 C．导线 D．电源 3．两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路（ ） A．一定是串联电路 B．一定是并联电路 C．可能是串联，也可能是并联 D．条件不足无法判断 4．指纹锁是目前应用比较广泛的智能锁具，通过“指纹”开关S1或者“密码”开关S2都能启动电动机运转，打开门锁。下列控侧电路符合要求的是（ ） A． B． C． D． 5．小明生日时收到了朋友送的水晶球。小明观察水晶球发现球内有L1、L2两盏灯，底座表面可见S1、S2两个开关。为了探究开关和灯在密封底座内是如何连接的，小明进行了如下操作：先闭合S2，发现两灯都不发光，再闭合S1，两灯都发光；再断开S2，只有L2发光。由此判断水晶球的电路连接方式为（ ） A． B． C． D． 6．生产再忙，安全不忘。为杜绝损伤事故的发生，某厂家设计的切纸机，必须将两只手分别同时按住左、右开关，才能正常工作。下列符合要求的是（ ） A． B． C． D． 7． 为了加强校园安全，学校实行“刷脸”进校。当人脸靠近“刷脸”闸机时，开关S1闭合，只有人脸识别模块R工作；在环境光线较暗时，再闭合开关S2，显示屏补光灯泡L发光。在S2闭合时断开开关S1，人脸识别模块R不工作，补光灯泡L也不发光。关于人脸识别模块R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ） A． B． C． D． 8．车站“云防疫”闸机可以自动实现防疫码、身份证查验功能。当旅客健康码为黄色或者红色时，开关S1闭合，红灯L亮起报警。当健康码为绿色时，开关S2闭合，再刷身份证，开关S3闭合，电机 M 启动，挡板打开放行。以下电路设计符合要求的是（ ） A． B． C． D． 9．图甲是一种新型“水温感应龙头”。当水流温度低于50℃时，感应开关S1闭合、S2断开，仅绿灯照亮水流；当水温达50℃及以上，感应开关S1断开、S2闭合，仅红灯照亮水流。下列电路设计能实现该功能的是（ ） A． B． C． D． 10．杭州市某医院为抗击新冠疫情，在入口处设置了人脸识别测温一体机。当来访者的健康码查验、口罩检测、体温检测三项中任何一项不符合(不符合条件时相对应的开关会闭合)防疫要求时，机器亮起红灯报警提示。下列电路设计能满足上面要求的是（ ） A． B． C． D． 11．一款仿真电动鱼刷爆了网络，成为了妈妈们的“哄娃神器”，其工作原理为：闭合开关S1，电源灯亮，当触摸玩具时(相当于触摸开关S2闭合)，仿真鱼就会跳动；当断开开关S1时，灯不亮，无论是否触摸玩具，仿真鱼都不会跳动。图四种电路设计符合要求的是（ ） A． B． C． D． 12．如图某型号足浴盆具有加热保温和按摩功能，电阻丝R用于加热保温，电动机M启动按摩，S1为总开关，S2可以控制按摩功能，下列电路模型与此吻合的是（ ） A． B． C． D． 13．美团共享电单车归还时，只有将头盔按要求放入车筐，电单车上的S1才会闭合，再在手机上完成费用支付后S2会闭合，锁扣的电动机才能锁车。下列电路符合要求的是（ ） A． B． C． D． 14．一种多用智能锁可以设置密码、指纹和机械钥匙三种开锁程序。密码识别成功时S1闭合，发声器S发出声音，电动机通电开锁；指纹识别成功时S2闭合，发声器S发出声音，电动机通电开锁。机械钥匙则直接开锁，与电路无关。下列电路设计符合要求的是（ ） A． B． C． D． 15．小科家里有一盏风扇灯。他发现 ... ...
