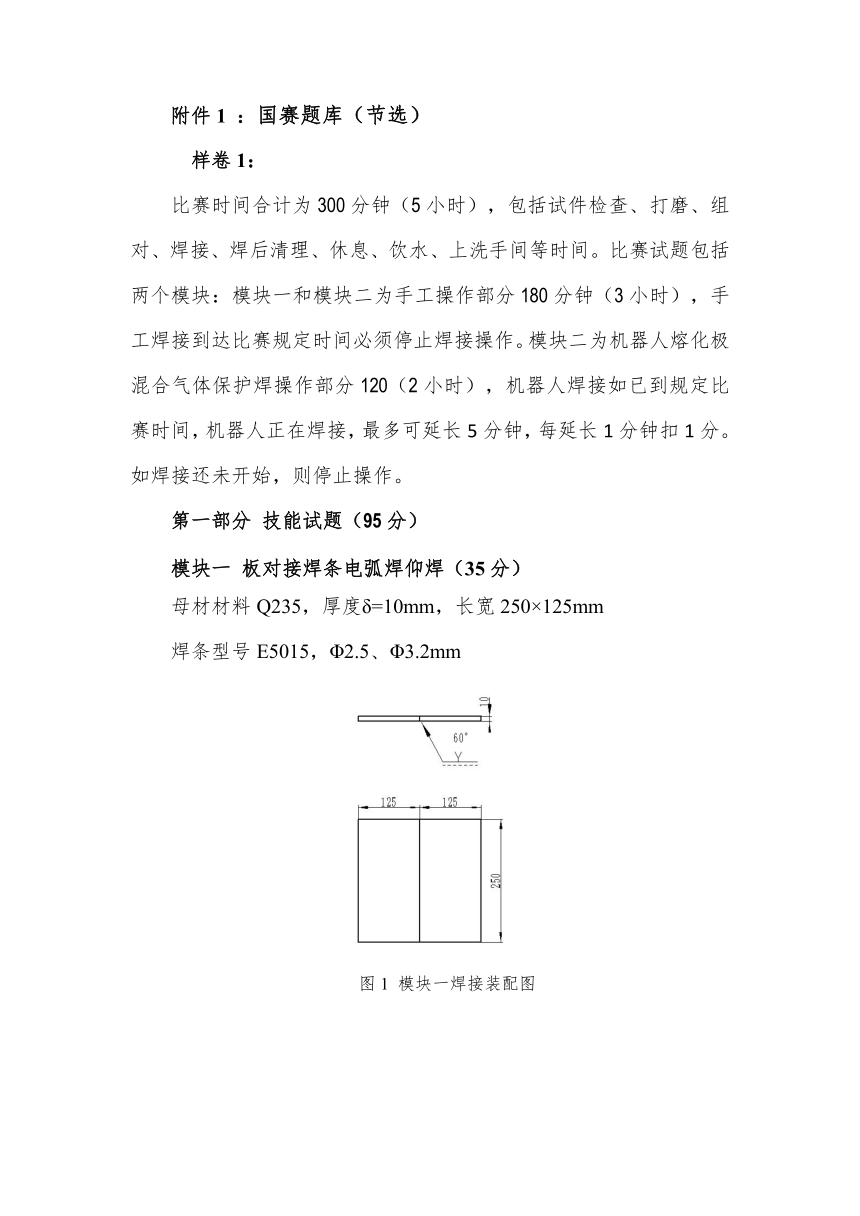

附件 1 ：国赛题库（节选） 样卷 1： 比赛时间合计为 300 分钟（5 小时），包括试件检查、打磨、组 对、焊接、焊后清理、休息、饮水、上洗手间等时间。比赛试题包括 两个模块：模块一和模块二为手工操作部分 180 分钟（3 小时），手 工焊接到达比赛规定时间必须停止焊接操作。模块二为机器人熔化极 混合气体保护焊操作部分 120（2 小时），机器人焊接如已到规定比 赛时间，机器人正在焊接，最多可延长 5分钟，每延长 1分钟扣 1 分。 如焊接还未开始，则停止操作。 第一部分 技能试题（95 分） 模块一 板对接焊条电弧焊仰焊（35 分） 母材材料 Q235，厚度δ=10mm，长宽 250×125mm 焊条型号 E5015，Φ2.5、Φ3.2mm 图 1 模块一焊接装配图 图 2 模块一装配示意图 技术要求： 1.要求单面焊双面成形； 2.钝边与间隙自定； 3.坡口 60°，两端不得安装引弧板、熄弧板； 4.焊件一经施焊不得更换和改变焊接位置； 5.定位焊时允许做反变形、定位焊要求一次完成。 模块二水平固定管对接，钨极氩弧焊打底，熔化极气体保护焊填充盖 面（40 分） 母材材料：20，直径和壁厚Φ108×8mm，长 100 mm。 焊丝型号：ER50-6，Φ1.2mm、Φ2.5mm。保护气体：纯 CO2 、纯氩气。 图 3：模块二焊接装配图 图 4：模块二装配示意图 技术要求： 1.要求单面焊双面成形； 2.钝边与间隙自定； 3.坡口 60°； 4.定位焊在正面坡口内，不准在仰焊位置（即 5～7点钟位置）； 5.焊件一经施焊不得任意更换和改变焊接位置。 模块三：机器人熔化极混合气体保护焊（80%Ar+20%CO2）保护 焊（20分） 材料 Q235和 20：单位 mm 图 7 模块二焊接装配图 图 8 模块二装配示意图 表 1 各部件规格示意图 部件 示意图 数量 材质 序号 1 1 Q235 2 1 20 3 1 Q235 技术要求： 1.焊接方法：熔化极混合气体保护焊机器人焊接 2.未按照图纸要求组对的试件，该试件为 0分。 3.焊件打钢号处位于机器人机座的近端。 4.选手完成焊接编程和轨迹示教，焊接前必须向监考裁判示意， 裁判确认后，方可启动机器人进行焊接。 5.假如选手操作失误发生撞枪或其他设备问题，但仍可恢复竞赛 操作的，每次从选手总分中扣 1分，如致使设备损坏无法继续焊接完 成的，则终止比赛。 6.焊接机器人开启自动焊接模式后，允许不多于 3次（含 3次） 人工介入，每次人工介入从选手总分中扣 1分。 第二部分 职业素养（5 分） 1.设备操作的规范性； 2.工具、量具、仪器仪表的使用； 3.现场的安全，文明生产； 样卷 1 评分表 表 1：模块一 板材对接外观评分标准 合计得分 加密号 评分员签名 （满分 100） 焊缝等级 检查项目 标准、分数 得分 Ⅰ Ⅱ Ⅲ Ⅳ 标准（mm） 0～1 >1，≤2 >2，≤3 >3，<0 焊缝余高 分数 16 12 8 0 标准（mm） ≤1 >1，≤2 >2，≤3 >3 焊缝高低 差 分数 14 8 2 0 焊缝宽窄 标准（mm） ≤1.5 >1.5，≤2 >2，≤3 >3 差 分数 10 6 2 0 深度≤0.5 深度≤0.5 深度>0.5 标准（mm） 0 咬边 且长度≤15 长度>15，≤30 或长度>30 分数 20 14 8 0 背面焊缝 标准（mm） 0 >0，≤1 >1，≤2 >2 凹陷 分数 10 6 2 0 背面焊缝 标准（mm） 0~1 >1，≤2 >2，≤3 >3 凸起 分数 10 6 2 0 标准（mm） 0 ≤0.7 >0.7，≤1.2 >1.2 错边量 分数 10 6 2 0 标准（mm） 0～2 ≥2，≤3 >3，≤5 >5 角变形 分数 10 6 2 0 注：1. 焊缝未盖面、焊缝表面及根部已修补或试件做舞弊标记则该单项作 0分处理。 2. 凡焊缝表面有气孔、夹渣、裂纹、未熔合、未焊透、焊瘤等缺陷之一的，该试件外观为 0分。 3. 其他违反技术操作要求规定的，该试件外观为 0分。 4. 合计得分乘以 21%为本项检查最终实际得分。 表 2：模块一 试件内部射线检验评分标准 合计得分 加密号 评分员签名 （满分 100） 序号 底片上反映出的缺陷及尺寸 扣分 1 未发现 ... ...
