2023年河北省职业院校（中职组） “电子电路装调与应用”技能大赛 样题（无答案）

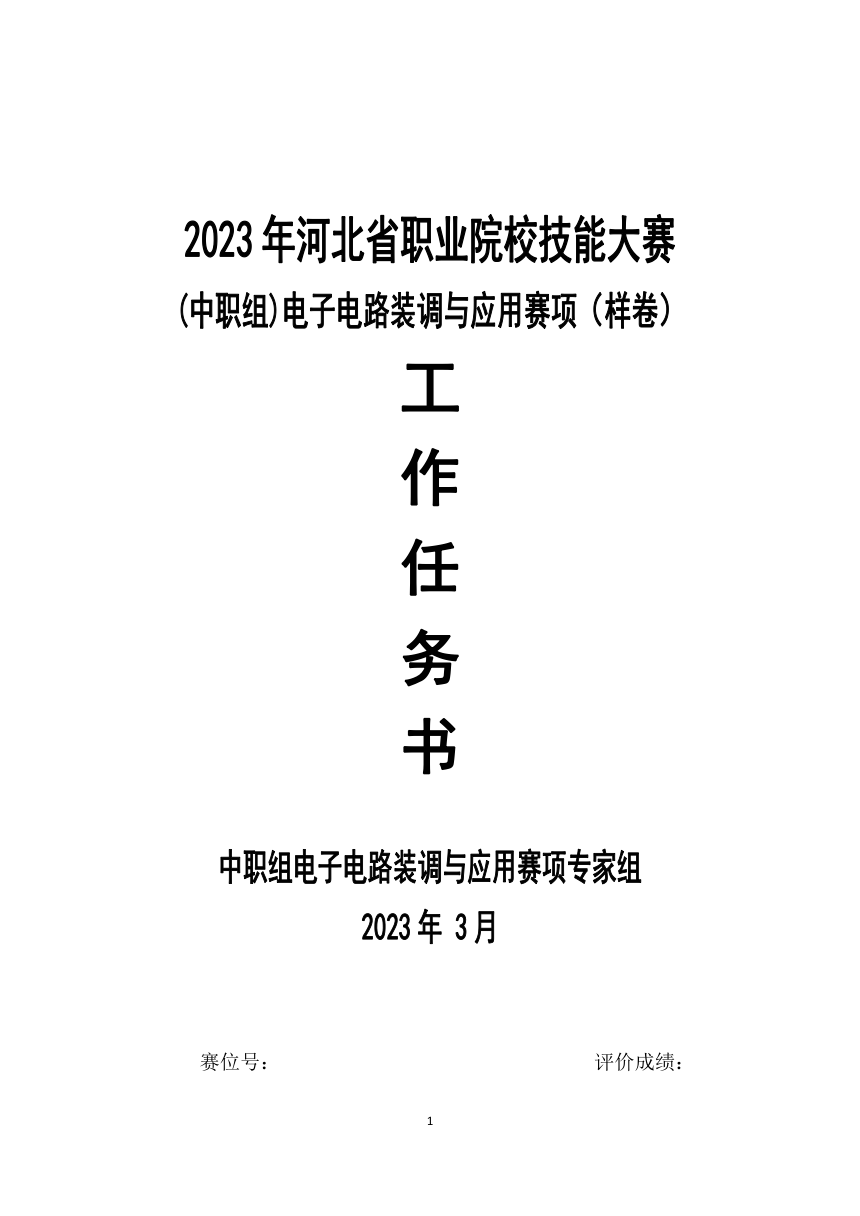

2023 年河北省职业院校技能大赛 (中职组)电子电路装调与应用赛项（样卷） 工 作 任 务 书 中职组电子电路装调与应用赛项专家组 2023 年 3 月 赛位号： 评价成绩： 1 说明：本次比赛共有四个工作任务。完成这四个工作任务的时间为 360 分钟。 按完成工作任务的数量与质量和在完成工作任务进程中的职业与安全意 识，评定成绩，满分为 100 分。 职业素养（10 分） 操作符合安全操作规程；工具摆放、包装物品、导线线头等的处理，符合职 业岗位的要求；遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材，保 持工位的整洁。 1．工作过程安全 2．仪器仪表操作安全 3．工具使用安全、规范 4．搭建模块安全摆放 5．纪律、清洁 工作任务与要求 请您在 6小时内，根据任务书的相关说明和工作要求，完成赛场提供的相关 电路的装配焊接、排故、调试、上位机系统编程；电子电路仿真及设计；指定电 路的搭接和电路调试；立创 EDA 电路原理图及 PCB 绘制，具体工作任务和要求如 下： 1.根据装配与焊接要求，完成综合报警器电路的装配、焊接后进行电路排故 及调试；按任务书要求完成相关数据测量、采集，并把结果记录在答题卡相关位 置；利用 LABVIEW 软件完成可视化界面的编程，实现应用系统的功能监测和控制； 2. 使用 Multisim 软件完成电路设计、电路仿真及数据测量。 3. 根据任务三的电路原理图， 从 YL-292 单元电子电路模块中选取相关模 块，完成应用系统搭建、调试；根据任务要求制作控制界面，实现应用系统的功 能控制。 4.使用立创 EDA 软件完成医院病房监护系统部分电路原理图和 PCB 图的绘 制。 2 注意： 1.赛场提供的资料全部存放在赛场提供的“D盘:\赛场资料”文件夹中。 2.选手在D盘建立“×××提交资料”文件夹（×××为赛位号），所有上 交资料都必须保存到“D:\×××提交资料”文件夹中，同时把“×××提交资 料”，在比赛结束后一并提交。 3.各任务的截图必须按照要求粘贴到“答题卡”指定位置。 4.截图使用windows自带“截图工具”。 5.所有记录均以答题卡结论为准，写在任务书上无效。 6.答题卡转换成PDF格式后保存到“D:\ ×××提交资料”。 3 任务一 电路焊接装配、故障检修、调试及可视化编程控制（55 分） 一、电路装配与焊接（第 1 项 10 分，第 2项 5 分，共 15 分） 根据综合报警器电路原理图（附图 1-1）、元器件表（附表 1-1），利用提 供的元器件进行焊接。 1.焊接要求：在印制电路上所焊接的电子元器件的焊点大小适中、光滑、圆 润、干净，无毛刺；位置正确；无漏、假、虚、连焊。其中包括：贴片元器件焊 接和直插元器件焊接。（焊接 10 分） 2.装配要求：元器件焊接安装无错漏；线路板上插件位置正确，接插件、紧 固件安装可靠牢固；元器件安装及元器件上字符标示方向均符合工艺要求；线路 板和元器件无烫伤和划伤，整机清洁无污物。（装配 5分） 二、电路故障检修（共 15 分） 根据焊接好的综合报警器电路原理图和已焊接好的线路板，按本项目的各项 要求，对电路进行调试与检测。综合报警器电路功能如下： 1.产品电路功能 ①电源电路工作正常 正确连接 5V 电源，LED 电源指示灯亮表电源供电正常。 ②烟雾检测电路正常 无烟雾，或者烟雾浓度较低的情况下 TP1 电压较低，当烟雾浓度较高时 TP1 电压升高，表传感器工作正常。调节 Rp1，使无烟雾，或者烟雾浓度较低的 情况下 TP2 输出为低电平，LED1 不亮。烟雾浓度较高时，TP2 输出为高电平， LED1 点亮。 ③触摸检测电路正常工作 用手指触摸 TOUCH，,LED5 点亮。调节 Rp2，使得触摸一次手离开后 LED5 点亮保持的时间为 2-3S。 ④红外检测电路正常工作 测得 TP6 产生方波，表红外脉冲信号发射电路正常。对管前无物体挡住时， TP7 为低电平，LED6 不亮 ... ...
