第十二课 我是桥梁建筑师 教案 五下信息科技河南大学版（2020）

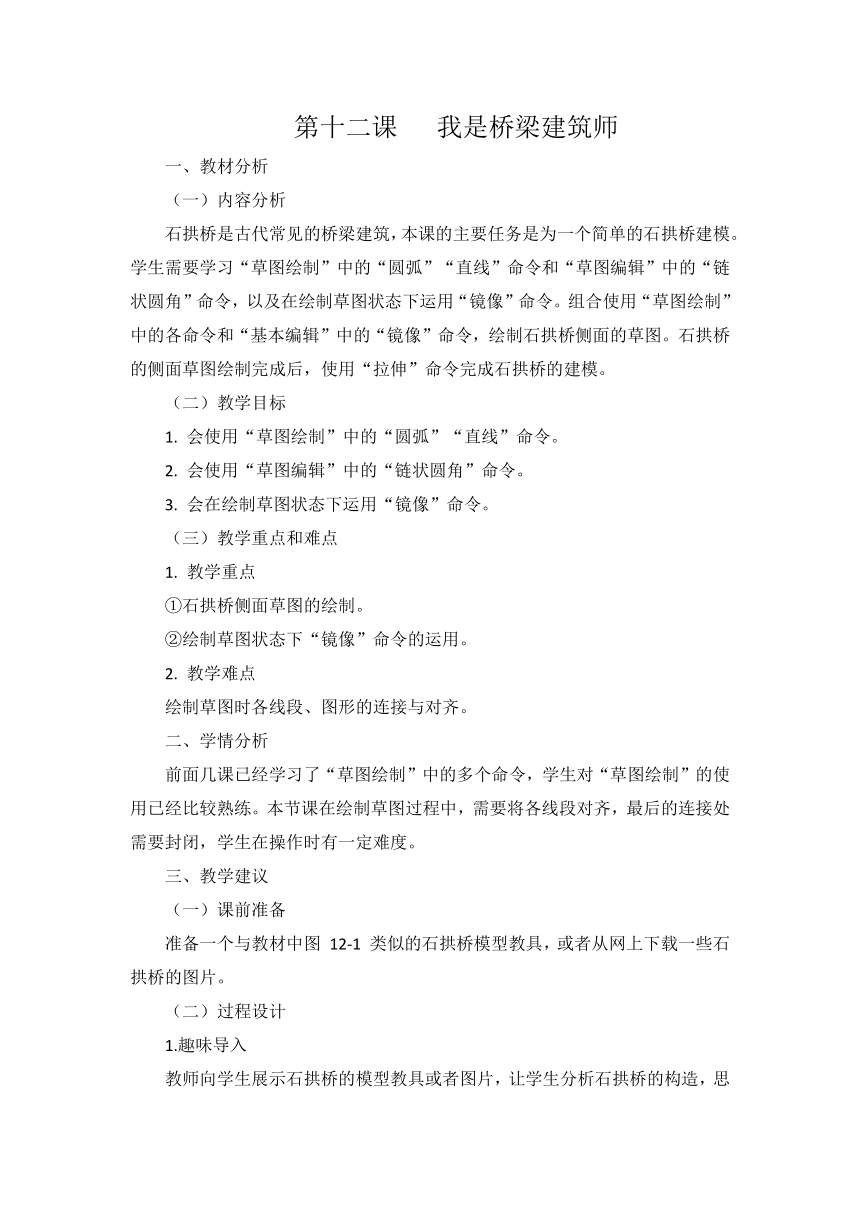

第十二课 我是桥梁建筑师 一、教材分析 （一）内容分析 石拱桥是古代常见的桥梁建筑，本课的主要任务是为一个简单的石拱桥建模。学生需要学习“草图绘制”中的“圆弧”“直线”命令和“草图编辑”中的“链状圆角”命令，以及在绘制草图状态下运用“镜像”命令。组合使用“草图绘制”中的各命令和“基本编辑”中的“镜像”命令，绘制石拱桥侧面的草图。石拱桥的侧面草图绘制完成后，使用“拉伸”命令完成石拱桥的建模。 （二）教学目标 1. 会使用“草图绘制”中的“圆弧”“直线”命令。 2. 会使用“草图编辑”中的“链状圆角”命令。 3. 会在绘制草图状态下运用“镜像”命令。 （三）教学重点和难点 1. 教学重点 ①石拱桥侧面草图的绘制。 ②绘制草图状态下“镜像”命令的运用。 2. 教学难点 绘制草图时各线段、图形的连接与对齐。 二、学情分析 前面几课已经学习了“草图绘制”中的多个命令，学生对“草图绘制”的使用已经比较熟练。本节课在绘制草图过程中，需要将各线段对齐，最后的连接处需要封闭，学生在操作时有一定难度。 三、教学建议 （一）课前准备 准备一个与教材中图 12-1 类似的石拱桥模型教具，或者从网上下载一些石拱桥的图片。 （二）过程设计 1.趣味导入 教师向学生展示石拱桥的模型教具或者图片，让学生分析石拱桥的构造，思考应该如何建模。 2.新课讲授 引入“草图绘制”中的“圆弧”“直线”命令，为学生演示绘制教材中图 12-2 所示草图的过程，让学生注意绘制时的细节。然后使用“基本编辑”中的“镜像”命令绘制石拱桥剩余部分的草图，这里要提醒学生注意：绘制好的石拱桥草图必须是封闭的图形。 3.任务驱动 任务一： 结合教师讲解，自主完成石拱桥草图绘制 任务二： 由于石拱桥草图桥面弧线与两端竖线结合较为生硬，思考如何让它们结合得更流畅，从而引入“草图编辑”中的“链状圆角”命令。为学生演示将石拱桥桥面弧线与左侧竖线结合处进行圆角处理的操作。 任务三： 让学生自主完成石拱桥草图桥面弧线与右侧竖线结合处的圆角处理，并使用“拉伸”命令将石拱桥草图拉伸为实体模型。 实践练习 为石拱桥上色 5.课后总结 6.知识延伸 石拱桥简介 石拱桥，是用石料作为主要建筑材料的拱桥，它具有悠久的历史，是中国传统桥梁的四大基本形式之一。石拱桥这一体系多种多样，在中国桥梁发展史上一经出现，发展很快。即使近代铁路、公路桥梁工程技术传入中国以后，它仍然保持着旺盛的生命力，显示了中国古代劳动人民的聪明才智和古代桥梁建造的辉煌成就。
