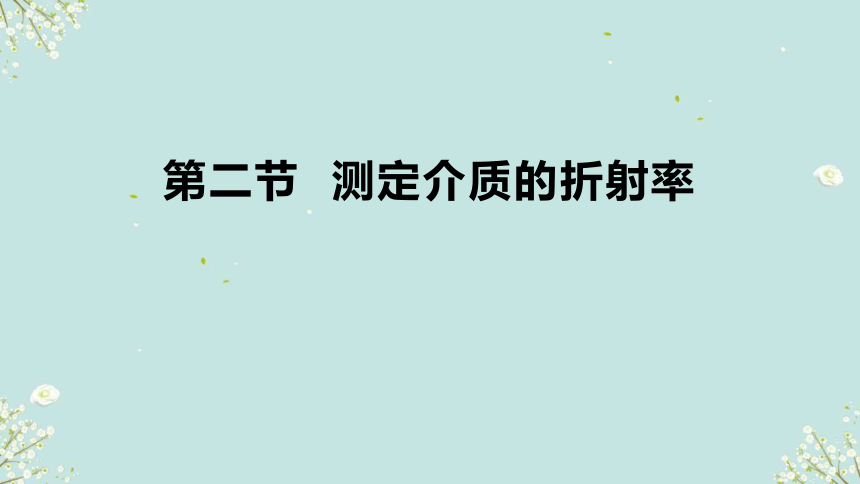

课件网) 第二节 测定介质的折射率 测定介质的折射率 粤教版 高二年级物理 测定介质的折射率 2 实验器材与设计 （1）测量玻璃的折射率。 （2）学习用插针法确定光路。 1 实 验 目 的 用长方体玻璃砖、刻度尺、量角器、白纸、大头针、铅笔等器材，设计测定玻璃折射率的实验方案，拟订实验步骤，完成测量。 （1）把白纸固定在木板上，再将玻璃砖放在白纸上。用铅笔描出界面 aa′、bb′，利用两枚大头针确定入射光的方向［图（a）］。 （2）用两枚大头针在玻璃砖的另一侧确定出射光的方向。 ［图（b）］。 3 实验步骤 （3）取走玻璃砖，根据入射光和出射光的方向确定入射点 O 和出射点 E，连接 OE 即为玻璃砖内部的折射光。画出过入射点 O 的法线 NN′［图（c）］。 （4）根据画出的光路图测量入射角 i、折射角 γ，填入设计的表格中，还可用图像法求玻璃的折射率，描绘出 sin i 与 sin γ的关系图像，计算玻璃的折射率 n =sin i/sin γ 。 （5）重复以上实验步骤多次，最后求出玻璃折射率的平均值 。 3 实验步骤 实验器材介绍 大头针 图钉 矩形玻璃砖 纸板 刻度尺 A4白纸 铅笔 量角器 4 数据收集与处理 以入射角i的正弦sin i为纵坐标，以折射角γ的正弦sin γ为横坐标建立坐标系，将实验数据在坐标系中描点、连线(如图4－2－2)，则所得直线的斜率k与介质的折射率n之间的关系为n＝K 图4－2－3 1．某同学做测定玻璃折射率实验时，用他测得的多组入射角θ1与折射角θ2作出sinθ1-sinθ2图像，如图所示，则下列判断正确的是（ ） A．他做实验时，研究的是光从空气 射入玻璃的折射现象 B．他做实验时，研究的是光从玻璃 射入空气的折射现象 C．玻璃的折射率约为1.5 D．玻璃的折射率为0.67 A C 上述实验是通过测量入射角和折射角，查其正弦值，再代入n＝sin i/sin γ中求玻璃折射率的．采用这种方法容易产生较大误差。 5 实验改进 5 实验改进 改进方法： 利用正弦线画图法测定玻璃折射率，用带有刻度的坐标纸放在下面代替方案一的白纸，换用激光笔作为入射光线来代替大头针确定光线，画出单位圆，读出入射角对应的正弦线长度a和折射角对应的正弦线长度b,来替代之前的正弦值，最后由线段长度的比值确定玻璃的折射率。 6 数据收集与处理 课后作业 查阅资料了解绝对折射率和相对折射率 课本P100页第1、2题 课堂小结 比较两种方法实验操作的难易程度，和两种数据的处理得到误差的大小 方案一测得玻璃折射率为1.50 方案二测得玻璃折射率为1.56 7 实验结论
