第十九章 生活用电 实验题专练试卷2024-2025学年人教版物理九年级（全一册）上学期-（含解析）

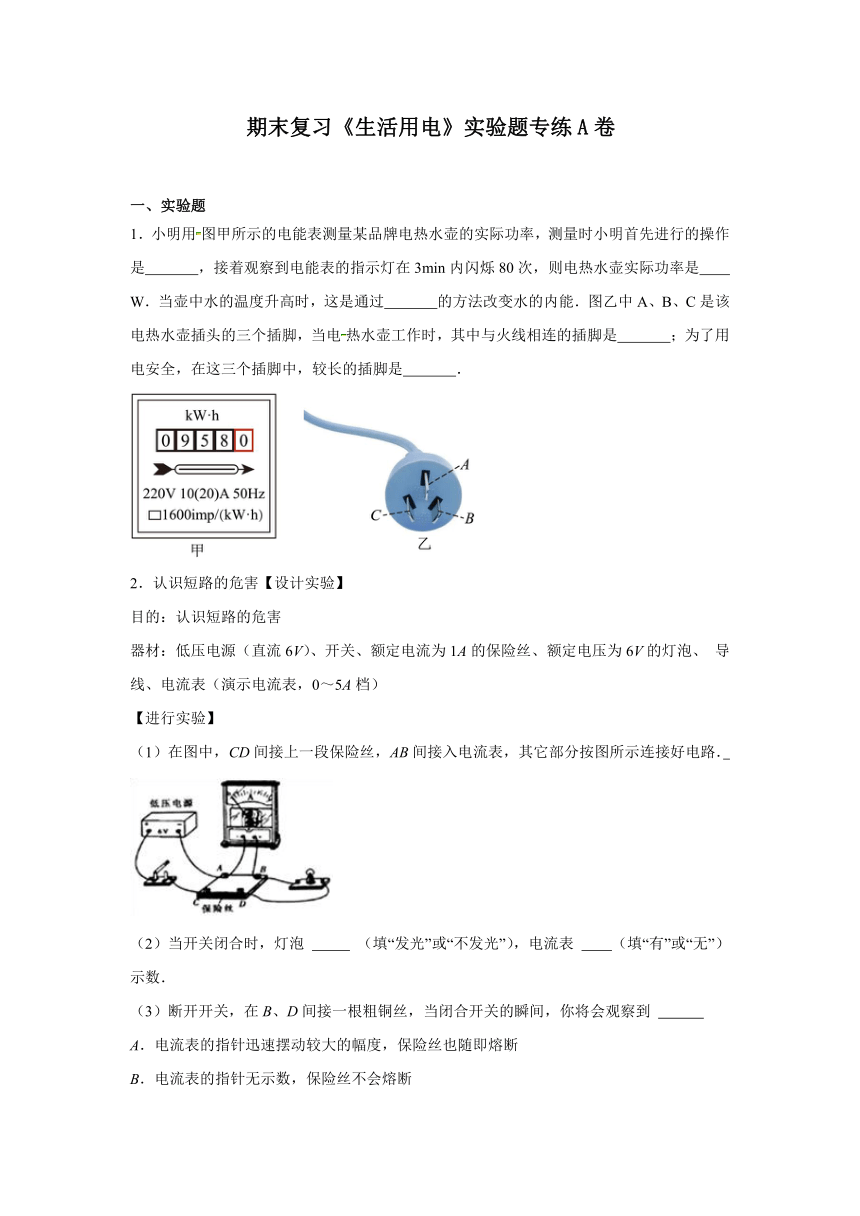

期末复习《生活用电》实验题专练A卷 一、实验题 1．小明用图甲所示的电能表测量某品牌电热水壶的实际功率，测量时小明首先进行的操作是 ，接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是 W．当壶中水的温度升高时，这是通过 的方法改变水的内能．图乙中A、B、C是该电热水壶插头的三个插脚，当电热水壶工作时，其中与火线相连的插脚是 ；为了用电安全，在这三个插脚中，较长的插脚是 ． 2．认识短路的危害【设计实验】 目的：认识短路的危害 器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、 导线、电流表（演示电流表，0～5A档） 【进行实验】 （1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路． （2）当开关闭合时，灯泡 （填“发光”或“不发光”），电流表 （填“有”或“无”）示数． （3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到 A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断 B．电流表的指针无示数，保险丝不会熔断 C．电流表读数稳定不变，灯泡正常发光 D．电流表读数稳定不变，灯泡不亮 【分析论证】 B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流 ，通过保险丝和导线的电流 ，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成 比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的 效应． 为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝．保险丝安装在玻璃管中，称为保险管．实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小．因此，小明设计了如图甲所示电路图，想通过比较它们的电阻大小来区别这两种保险管． 3．认识短路的危害和保险丝的作用 【设计实验】 目的：认识短路的危害 器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0～5A） 【进行实验】 （1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分如图所示连接好电路； （2）当开关闭合时，灯泡 （填“发光”或“不发光”），电流表 （填“有”或“无”）示数； （3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到 。 A．电流表没有读数，灯泡也不亮 B．电流表的指针迅速摆动较大的幅度，灯泡变得非常亮 C．电流表的指针迅速摆动较大的幅度，AB间导线也随即熔断 D．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断 4．小明学过家庭电路的知识后，想自制一只台灯，他选购了一只规格是“36V 36W”的灯泡，动手安装时，突然想起家中的插座提供的电压是220V，于是他在包装盒内寻找说明书，没有找到，却发现了一只配件． （1）小明想知道配件的作用及它的性能参数（如正常工作时的功率、电阻等），于是设计了如图甲所示的电路图和记录数据的表格，请你根据电路图帮助他把实物图（如图乙）连接完整． ( ) （2）小明正确连接电路后进行了3次实验，将测得的实验数据记录在表格中，根据实验数据可知该配件的电阻为 Ω． 物理量实验次数 电压U/V 电流I/A 1 9.2 0.05 2 18.4 0.1 3 36.8 0.2 （3）小明用“36V 36W”的灯泡和该配件制成了一只台灯，配件在电路中主要起到 的作用，请你在虚线框内将这只台灯的电路图补充完整． ( ) 台灯正常工作时，该配件的功率是 W （4）请你从能量转化的角度对小明自制的台灯进行评价： 5．（1）如图是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点 的材料做成，增加一根导线，并将导线接在 两点间，闭合开关，造成短路 ... ...
