期末复习之电与磁 复习试卷（含答案）

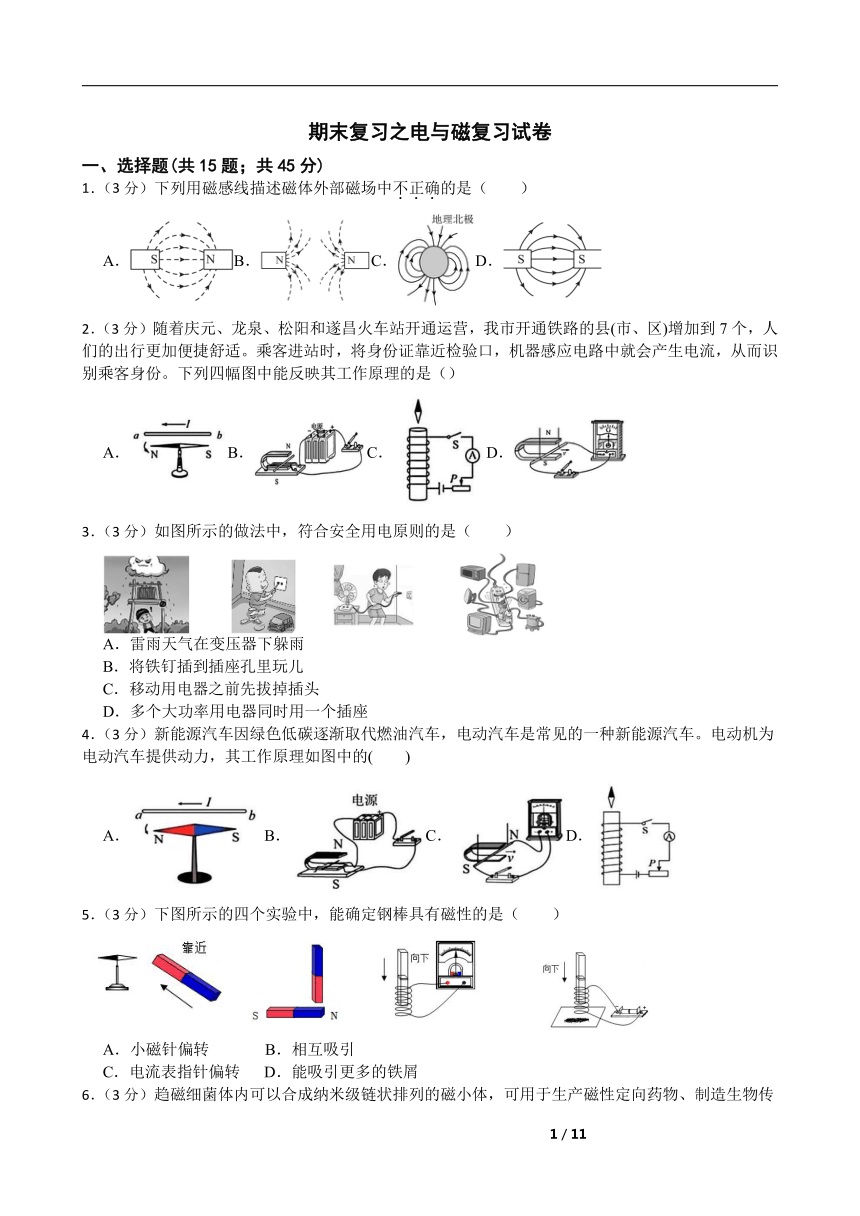

期末复习之电与磁复习试卷 一、选择题(共15题；共45分) 1．（3分）下列用磁感线描述磁体外部磁场中不正确的是（　　） A．B．C．D． 2．（3分）随着庆元、龙泉、松阳和遂昌火车站开通运营，我市开通铁路的县(市、区)增加到7个，人们的出行更加便捷舒适。乘客进站时，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。下列四幅图中能反映其工作原理的是（） A．B．C．D． 3．（3分）如图所示的做法中，符合安全用电原则的是（　　） A．雷雨天气在变压器下躲雨 B．将铁钉插到插座孔里玩儿 C．移动用电器之前先拔掉插头 D．多个大功率用电器同时用一个插座 4．（3分）新能源汽车因绿色低碳逐渐取代燃油汽车，电动汽车是常见的一种新能源汽车。电动机为电动汽车提供动力，其工作原理如图中的(　　) A．B．C．D． 5．（3分）下图所示的四个实验中，能确定钢棒具有磁性的是（　　） A．小磁针偏转 B．相互吸引 C．电流表指针偏转 D．能吸引更多的铁屑 6．（3分）趋磁细菌体内可以合成纳米级链状排列的磁小体，可用于生产磁性定向药物、制造生物传感器等。为合成磁小体，趋磁细菌需要从海洋中汲取的金属元素是（　　） A．Na B．Al C．Fe D．Cu 7．（3分）如图是小敏设计的汽车尾气中CO排放量的检测电路，当CO浓度高于某一设定值时，电铃发声报警，图中气敏电阻R1阻值随CO浓度的增大而减小，下列说法正确的是（　　） A．电铃应接在A和C之间 B．当CO浓度升高，电磁铁磁性减弱 C．用久后，控制电路的电源电压U1会减小，报警时CO最小浓度比设定值高 D．为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移 8．（3分）在科学的发展过程中，发现了电磁感应现象的物理学家是（　　） A．安培 B．欧姆 C．奥斯特 D．法拉第 9．（3分）磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像，若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热而灼伤病人，重则危及生命。上述说明中，没有涉及的知识是（　　） A．铁在磁场里会被磁化 B．磁能生电 C．电能可以转化为热能 D．同名磁极相互排斥 10．（3分）如图所示是课本中一些有关磁现象的实验，下列说法中正确的是（　　） A．图甲实验说明通电直导线周围存在磁场 B．图乙中铁屑分布情况显示了磁体两极磁性最弱 C．图丙中的磁体自然静止后，磁体的北极指向地理南极 D．图丁中铁棒靠近小磁针时，二者相互吸引，说明铁棒一定存在磁性 11．（3分）如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　） A．电灯L被短路 B．a、d之间某处断路 C．电灯L的灯丝断了 D．b、c之间某处断路 12．（3分）如图所示的实验装置，开关S闭合后，下列说法错误的是（　　） A．通电螺线管上端为N极 B．弹簧测力计示数会变大 C．若滑动变阻器滑片P向左滑动，弹簧测力计示数变大 D．若改变电路中的电流方向，弹簧测力计示数变大 13．（3分）如图，是某家庭电路中的部分电路，下列有关说法正确的是（　　） A．断路器的接法错误，应该安装在零线上 B．三孔插座正中间的插孔应该接三脚插头的最长那只脚 C．开关S断开时，a、b、c、d四处都不能使测电笔的氖管发光 D．若手不慎触摸到c点时，则断路器一定自动断开 14．（3分）磁感线可以直观地反映磁体周围的磁场分布。如图通电螺线管内部插入一根铁芯，下列磁感线中能正确反映其磁场变化的是（　　） A．B．C．D． 15．（3分）随着网络快捷支付的普及，我们使用人民币进行交易的机会越来越少。下列硬币中能被磁铁吸引的是（　　） A．第一套硬币：壹分（铝质） B．第 ... ...
