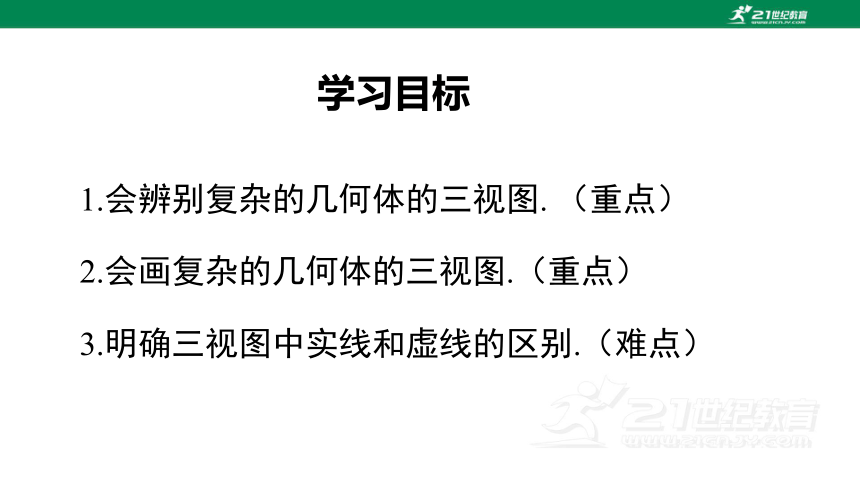

课件网) 1.会辨别复杂的几何体的三视图. （重点） 2.会画复杂的几何体的三视图.（重点） 3.明确三视图中实线和虚线的区别.（难点） 学习目标 问题：请画出下面几何图形的三视图. 主视图 左视图 俯视图 导入新课 复习引入 画复杂的几何体的三视图 画一画：画出下图的四棱柱的三视图. 解析：在画视图时,看得见部分的轮廓要画成实线，看不见部分的轮廓线要画成虚线. 主视图 左视图 俯视图 讲授新课 例1 画出如图所示的几何体的三视图． 分析：该几何体由两个大小不等的长方体构成的组合体，画三视图时要注意这两个长方体的上下、前后位置关系． 典例精析 主视图 俯视图 左视图 解：作法如下： (1)先画互相垂直的辅助线XY'，ZY； (2)确定主视图的位置，画出主视图； (3)根据“长对正”与几何体宽度，画出俯视图； (4)根据“高平齐”与“宽相等”画出左视图； (5)擦去辅助线 X Y' Z Y 看不见的轮廓线要画成虚线 点击图中按钮演示操作 例2 如图是由若干小正方体搭成的几何体，我们分别从正面看、从左面看和从上面看得到的平面图形分别是怎样的呢？请同学们尝试画一画． 从上面看 从左面看 从正面看 从正面看 从左面看 从上面看 正视图 左视图 你能画出下面这个几何体的三视图吗？ 试一试 俯视图 请画出下面几何体对应的三视图. (1) (2) 针对训练 当堂练习 1.一个几何体的主视图和左视图如图所示，请补画 这个几何体的俯视图. 2. 一个直棱柱的主视图和俯视图如图所示. 描述这 个直棱柱的形状，并补画它的左视图. 左视图 主视图 俯视图 主视图 俯视图 左视图 3.下图是一个蒙古包的照片.小明认为这个蒙古包可以看成如图所示的几何体，请画出这个几何体的三视图.你与小明的做法相同吗？ 左视图 主视图 俯视图 4. 请画出下列几何体的三视图. (1) 主视图 左视图 俯视图 解： (2) 主视图 左视图 俯视图 解： A C B 下面是哪个几何体的三视图？ 思维提升 主视图 左视图 俯视图 D √ 主视图 左视图 俯视图 2. 画出下面几何体的三视图. 较复杂图形的 三视图 判断复杂的几何体的视图 看得见的轮廓线画成实线， 看不见的轮廓线画虚线 画图 课堂小结
