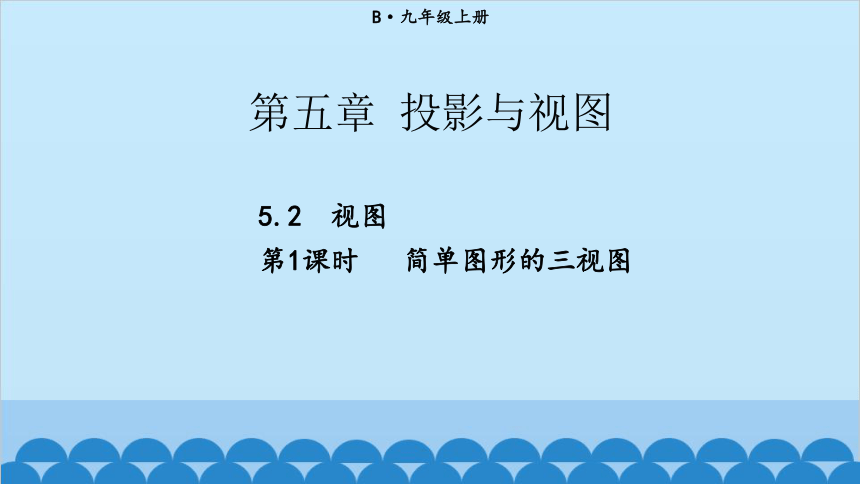

北师大版数学九年级上册 5.2 第1课时 简单图形的三视图 课件(共20张PPT)

日期:2024-12-25 科目:数学 类型:初中课件 查看:48次 大小:911360B 来源:二一课件通
预览图 1/7
北师大,形的,PPT,20张,课件,视图
  • cover
(课件网) B·九年级上册 5.2 视图 第1课时 简单图形的三视图 第五章 投影与视图 1.理解视图及三视图的概念. 2.会辨别简单几何体的三种视图,能熟练画出简单几何体的三 种视图.(重点) 3.能根据三视图描述基本几何体或实物原型.(难点) 学习目标 问题:观察下面图形,假如有一束平形光从正面、左面、上面照射到物体上,请分别画出不同方向的正投影图形. 导入新课 三视图的识别和绘制 一 主视图 左视图 俯视图 用正投影的方法绘制的物体在投影上的图形称为物体的视图. 把正面得到的视图叫作主视图,左边得到的叫作左视图,上面得到的叫作俯视图. 讲授新课 问题:观察主视图,左视图,俯视图你发现了什么规律? 高 长 宽 规律:长对正,高平齐,宽相等. 例1:(1)物体的形状分别可以看成什么样的几何体? (2)分别找出上述几何体的主视图. (3)请完成下表. 几何体 主视图 左视图 俯视图 例2:如图,粗线表示嵌在玻璃正方体内的一根铁丝,请画出该正方体的三视图: 主视图 左视图 俯视图 1.找出图中每一物品所对应的主视图. 同步练习 2.下图是一个蒙古包的照片.小明认为这个蒙古包可以看成如图所示的几何体,请画出这个几何体的三种视图.你与小明的做法相同吗 左视图 主视图 俯视图 根据三视图判断几何体的形状 二 例3:已知一个几何体的三种视图如图所示,则该几何体是( ) 主视图 左视图 俯视图 A B C D D 请根据下面给的三种视图,画出该几何体. 主视图 左视图 俯视图 同步练习 1.关于下面几何体有几种说法,其中说法正确的是( ) A.它的俯视图是圆 B.它的主视图与左视图相同 C.它的三种视图都相同 D.它的主视图与俯视图都是圆 B 当堂练习 2.如下图几何体,请画出这个物体的三视图. (1) (2) 主视图 左视图 俯视图 主视图 左视图 俯视图 视图 用正投影的方法绘制的物体在投影面上的图形 主视图:从正面得到的视图 概念 三视图的组成 左视图:从左面得到的视图 俯视图:从上面得到的视图 三视图的画法 长对正,高平齐,宽相等 课堂小结
