鲁科版（五四制）九年级上册《13.1 探究电流与电压、电阻的关系》同步练习（含解析）

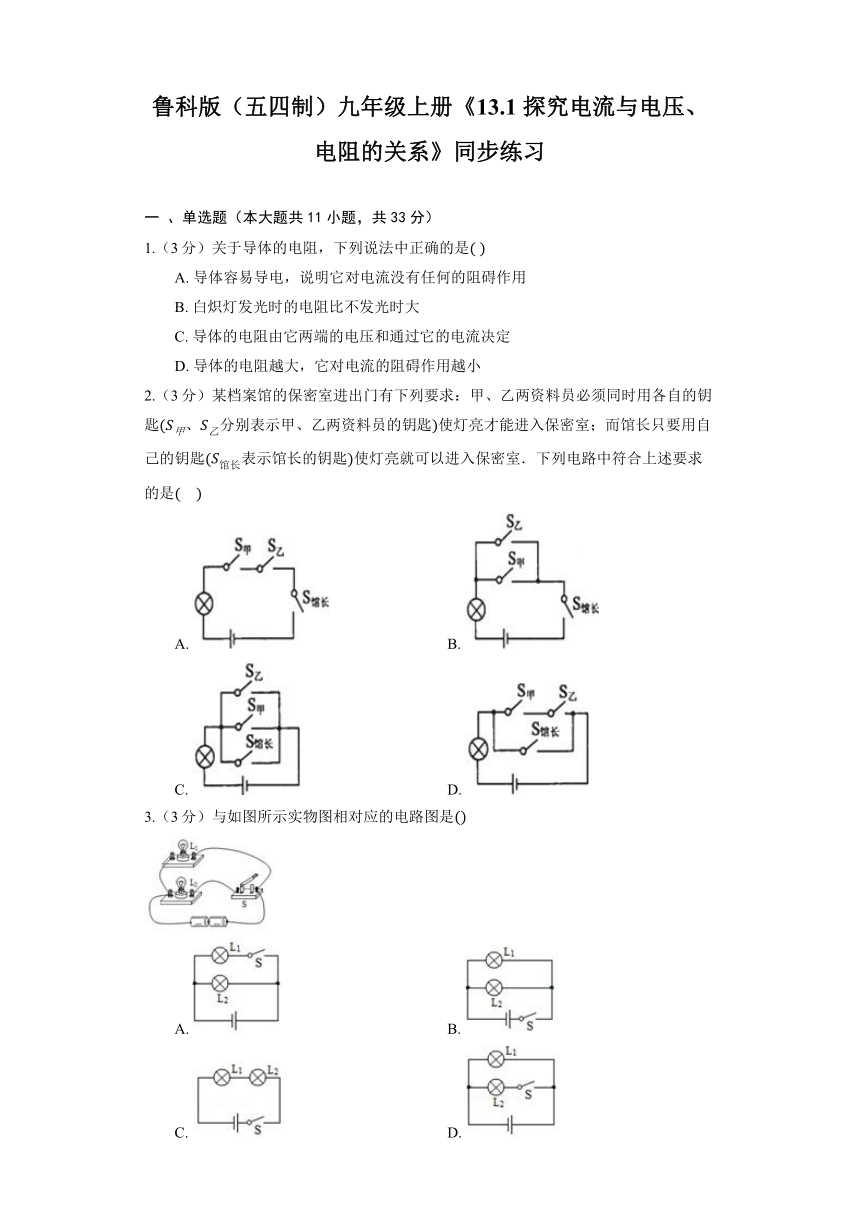

鲁科版（五四制）九年级上册《13.1 探究电流与电压、电阻的关系》同步练习 一 、单选题（本大题共11小题，共33分） 1.（3分）关于导体的电阻，下列说法中正确的是 A. 导体容易导电，说明它对电流没有任何的阻碍作用 B. 白炽灯发光时的电阻比不发光时大 C. 导体的电阻由它两端的电压和通过它的电流决定 D. 导体的电阻越大，它对电流的阻碍作用越小 2.（3分）某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙、分别表示甲、乙两资料员的钥匙使灯亮才能进入保密室；而馆长只要用自己的钥匙表示馆长的钥匙使灯亮就可以进入保密室．下列电路中符合上述要求的是 A. B. C. D. 3.（3分）与如图所示实物图相对应的电路图是 A. B. C. D. 4.（3分）电阻甲和乙的电流随电压变化规律如图所示。若将它们串联接入电源电压恒为的电路中，则下列说法正确的是（ ） A. 电阻甲和乙两端的电压可能都等于 B. 电阻甲和乙两端的电压之比可能等于 C. 电阻乙两端的电压一定大于甲两端的电压 D. 电阻乙两端的电压一定小于甲 两端的电压 5.（3分）(2020·江苏苏州常熟市期末)如图所示的电路中,两盏相同的电灯在闭合开关后都能发光过了一会儿,两盏电灯突然同时都不亮了,且电流表的示数变为零.如果电路只有一处故障,则故障可能是( ) A. 开关短路 B. 电灯断路 C. 电灯短路 D. 电灯短路 6.（3分）如图所示，当甲电路中的开关闭合时，两个电压表的指针位置均如图乙所示，则电阻和两端的电压分别为 A. B. C. D. 7.（3分）月日江西南昌玛莎拉蒂女司机醉驾被查，她多次提及“叫来”而被全网关注，如图甲是呼气式酒精测试仪的电路原理图，为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，为定值电阻，电源电压为且保持不变，当酒精气体的浓度为时，电压表的示数为，下列说法正确的是 A. 气敏电阻的阻值随酒精气体的浓度增大而增大 B. 的阻值是 C. 此时电路中的电流是 D. 某驾驶员对着测试仪吹气，若电压表示数达到，此时酒精气体的浓度为 8.（3分）如图所示的电路中，电源电压不变，电流表的示数为，电压表的示数为，则滑动变阻器接入电路的电阻为 A. B. C. D. 9.（3分）如图所示电路，电源电压恒定，为定值电阻，为滑动变阻器。闭合开关后，在滑动变阻器滑片向左滑动的过程中 A. 电流表的示数变小 B. 电流表的示数变大 C. 电压表的示数变小 D. 电灯的亮度变暗 10.（3分）如图所示，下列说法正确的是 A. 电流表测量的是通过的电流 B. 电压表能够测量出电源电压 C. 电压表的正、负接线柱接反了 D. 三盏灯既不是并联也不是串联 11.（3分）某同学做电学实验，保持电源电压恒定不变，通过改变滑动变阻器接入电路中电阻值的大小，来改变电流表和电压表的示数。实验中依次记录的电压表和电流的示数如下表。分析表格中的数据，可推断该同学实验用的电路图为 电压表示数 电流表示数 A. B. C. D. 二 、多选题（本大题共3小题，共15分） 12.（5分）将标有“，”和“，”的两个电阻，分别串联和并联在电路中，在保证电路安全的情况下，下列说法正确的是 A. 串联时，允许加的最大电源电压是 B. 并联时，电路中的最大电流是 C. 串联时，允许加的最大电源电压是 D. 并联时，电路中的最大电流是 13.（5分）用图甲所示电路研究“电流与电压的关系”时，闭合开关，滑片从滑动变阻器的最左端滑至最右端，整个过程中，电流表与电压表示数关系的图象如图乙所示。电源电压不变，为定值电阻，以下解答正确的有 A. 电阻 B. 电源电压为 C. 此过程中，电路中最大电流 D. 此过程中，两端的最大电压为 14.（5分）如图所示电路中，电源电压为，闭合开关时，灯泡、都不亮。若电路中的故障是灯断路，若用一块电压表查找故障，闭合开关后，则下列说法中正确的是 A. 电 ... ...
