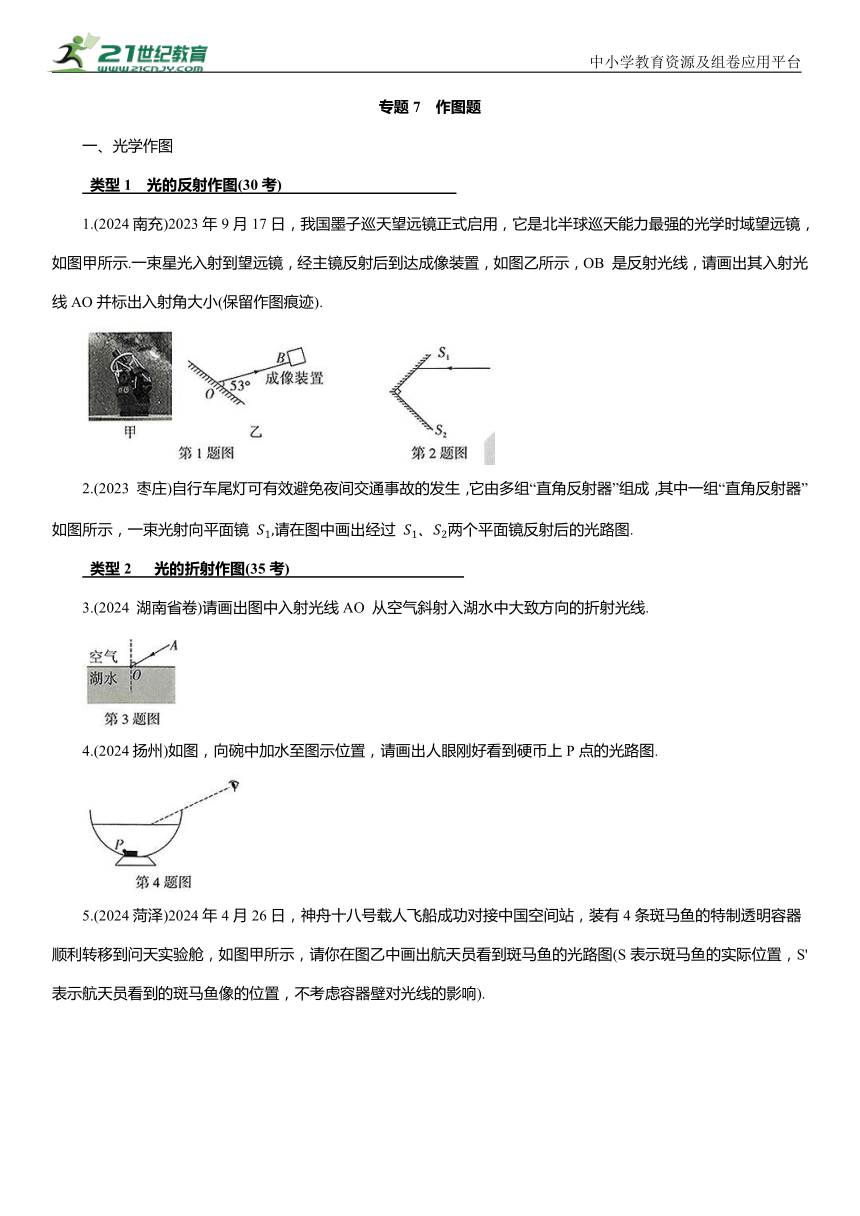

专题7 作图题 一、光学作图 类型1 光的反射作图(30考) 1.(2024南充)2023年9月17日，我国墨子巡天望远镜正式启用，它是北半球巡天能力最强的光学时域望远镜，如图甲所示.一束星光入射到望远镜，经主镜反射后到达成像装置，如图乙所示，OB 是反射光线，请画出其入射光线AO并标出入射角大小(保留作图痕迹). 2.(2023 枣庄)自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜 请在图中画出经过 两个平面镜反射后的光路图. 类型2 光的折射作图(35考) 3.(2024 湖南省卷)请画出图中入射光线AO 从空气斜射入湖水中大致方向的折射光线. 4.(2024扬州)如图，向碗中加水至图示位置，请画出人眼刚好看到硬币上P点的光路图. 5.(2024菏泽)2024年4月26日，神舟十八号载人飞船成功对接中国空间站，装有4条斑马鱼的特制透明容器顺利转移到问天实验舱，如图甲所示，请你在图乙中画出航天员看到斑马鱼的光路图(S表示斑马鱼的实际位置，S'表示航天员看到的斑马鱼像的位置，不考虑容器壁对光线的影响). 类型3 光的反射、折射综合作图(26考) 6.(2023广安)如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线. 7.(2024日照)物理兴趣小组的同学在实验室找到一棱镜，其横截面为直角三角形ABC，如图所示，其中 BC面镀银.一束光线从AB面上的O 点射入棱镜，经过BC面一次反射后，从AC面的P点出射.请在图中画出该光线射入棱镜之后的光路图. 类型4 平面镜成像特点作图(30考) 8.(2024无锡)按要求作图：在图中作出物体ABC 通过平面镜所成的像. 9. 新考法 传统文化 (2023 山西)古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲所示.请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A'点表示水中“蜻蜓”的位置. 10.(2023黄冈、孝感、咸宁)“仙女飞天”魔术表演中，位于P点的观众看到云雾中曼舞的仙女A'，实质是挡板后的演员A在平面镜中的虚像，如图所示.请作出平面镜的位置，并完成P 点观众看到仙女的光路图. 类型5 透镜作图(49考) 11.(2024重庆B卷)在图中作出平行于主光轴的光线AB 经透镜折射后的光线. 12.(2024福建)在图中，根据折射光线画出对应的入射光线. 13.(2023长沙)在课后实践活动中，小明自制了一个如图甲所示的手电筒，他将小灯泡放在凸透镜的焦点处，请在图乙中画出光通过凸透镜后的光线. 14.(2023沈阳改编)小丽在探究凸透镜成像的实验中，观察到图中的物点S的虚像S'，请根据凸透镜成像原理，在图中完成物点S发出的光线a经过凸透镜后的折射光线. 类型6 透镜与光现象综合作图(12考) 15.(2023成都A卷)如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字.图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴(图中虚线).请在图乙中画出：(1)光线a经过凸透镜折射后的光线；(2)光线b经过平面镜反射后的光线. (2023凉山州)如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水下有一块平面镜M.一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过P点.请将光路图补充完整. 二、力学作图 类型1 画指定力的示意图(99考) 17.(2024广西)请在图中画出无人机在空中时所受重力G的示意图. 18.(2024新疆)请在图中画出小球受到的拉力F的示意图. 19.(2024菏泽)如图所示，五代时期的文物倒流壶静止在博物馆的水平展台上，请在O 点画出倒流壶受到的重力 G和支持力 F 的示意图. 20.(2024广东省卷)如图所示，小球漂浮在水面，请在O点画出小球受到的重力 G和浮力F的示意图. 21.(2024广安)如图所示，请作出静止 ... ...
