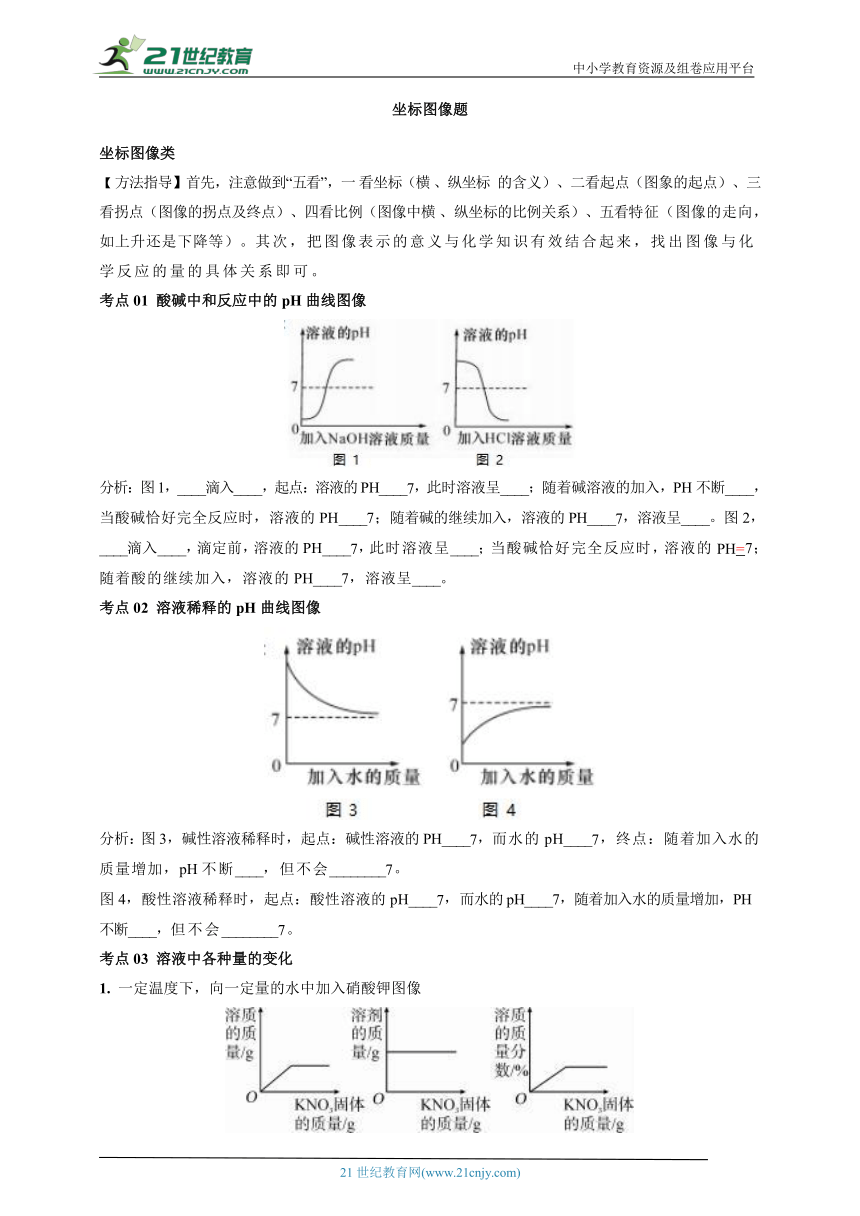

中小学教育资源及组卷应用平台 坐标图像题 坐标图像类 【方法指导】首先，注意做到“五看”，一 看坐标（横 、纵坐标 的含义）、二看起点（图象的起点）、三看拐点（图像的拐点及终点）、四看比例（图像中横 、纵坐标的比例关系）、五看特征（图像的走向，如上升还是下降等）。其次，把图像表示的意义与化学知识有效结合起来，找出图像与化学反应的量的具体关系即可。 考点01 酸碱中和反应中的pH曲线图像 分析：图1，____滴入 ____，起点：溶液的PH____7，此时溶液呈____；随着碱溶液的加入，PH不断____，当酸碱恰好完全反应时，溶液的PH____7；随着碱的继续加入，溶液的PH____7，溶液呈____。图2，____滴入____，滴定前，溶液的PH____7，此时溶液呈____；当酸碱恰好完全反应时，溶液的PH=7；随着酸的继续加入，溶液的PH____7，溶液呈____。 考点02 溶液稀释的pH曲线图像 分析：图3，碱性溶液稀释时，起点：碱性溶液的PH____7，而水的pH____7，终点：随着加入水的质量增加，pH不断____，但不会_____7。 图4，酸性溶液稀释时，起点：酸性溶液的pH____7，而水的pH____7，随着加入水的质量增加，PH不断____，但不会_____7。 考点03 溶液中各种量的变化 1. 一定温度下，向一定量的水中加入硝酸钾图像 2. 一定温度下，某固体溶质的不饱和溶液，恒温蒸发溶剂（如图5） 图 5 图 6 3. 一 定温度下，某固体溶质的饱和溶液，恒温蒸发溶剂（如图6） 4. 一定温度下，向不饱和硝酸钾溶液中加入硝酸钾 考点04 化学反应中物质质量的曲线图像 1.化学反应中反应物的质量变化 图象： 图1 图2 起点：未发生反应，反应物质量为最大值。 分析:终点：随着反应的进行，某反应物的质量不断____，若该反应物有剩余，则图象如图1所示；若该反应物_____，则图象如图2所示 。 2.化学反应中生成物的质量变化 图象： 图3 图4 起点：未发生反应时，生成物的质量为0。 分析:拐点：图3，随着反应的进行，生成物的质量不断____，当一种反应物耗尽，反应结束时，生成物的质量_____；之后，生成物的质量将不再随加入另 一种物质的质量（或时间）发生变化。 图4，反应时加入催化剂，反应的速率或反应的总时间会 发生变化，但生成物的质量_____。 考向01 pH曲线坐标图像 1．（2025 广东高州市模拟）如图是室温下稀盐酸与氢氧化钙溶液反应过程中的pH变化曲线。下列有关说法正确的是（ ） A．图中X的俗名是熟石灰 B．向图中a点所示溶液中加入几滴紫色石蕊溶液后，溶液变红 C．向图中c点所示溶液中加入铁粉后，溶液中有气泡产生 D．图中b点所示溶液含有的微粒是Ca2+和Cl﹣ 2．（2025 陕西西安一模）利用数字化技术手段，能帮助我们很好地研究化学实验。利用稀硫酸与氢氧化钠溶液反应探究中和反应时，测得溶液pH和温度的变化如图所示。下列对实验过程的分析错误的是（ ） A．b点和e点所示溶液中，含有的物质是Na2SO4和H2SO4 B．从d到e的过程中，烧杯中溶液的pH逐渐变大 C．温度曲线从室温逐渐上升，说明该反应放热 D．该实验是将氢氧化钠溶液滴入盛有硫酸的烧杯中 考向02 与催化剂相关的曲线图像 3．（2025 山西临汾一模）下列图像不能正确反应其对应变化关系的是（ ） A．①表示向一定量的二氧化锰中加入过氧化氢溶液 B．②表示向稀盐酸中加水稀释 C．③表示向一定量的稀硫酸中加入一定量铁粉 D．④表示向一定量的NaOH和Ba（NO3）2溶液中逐滴加入稀H2SO4 4．（2025 江西宜春模拟）下面是对四个实验绘制的图形，其中实验结果与绘制图形对应正确的是（ ） A．等质量、等质量分数的稀硫酸中分别加足量Mg粉、Fe粉 B．过氧化氢分解生成氧气，一份加入二氧化锰，一份不加入二氧化锰 C．电解一定质量的水 D．一定量的木炭与过量氧气在密闭容器内充分反应 考向03 溶 ... ...
