2025年中考二轮复习高频考点突破 考点十五 生活用电 讲义（含解析）

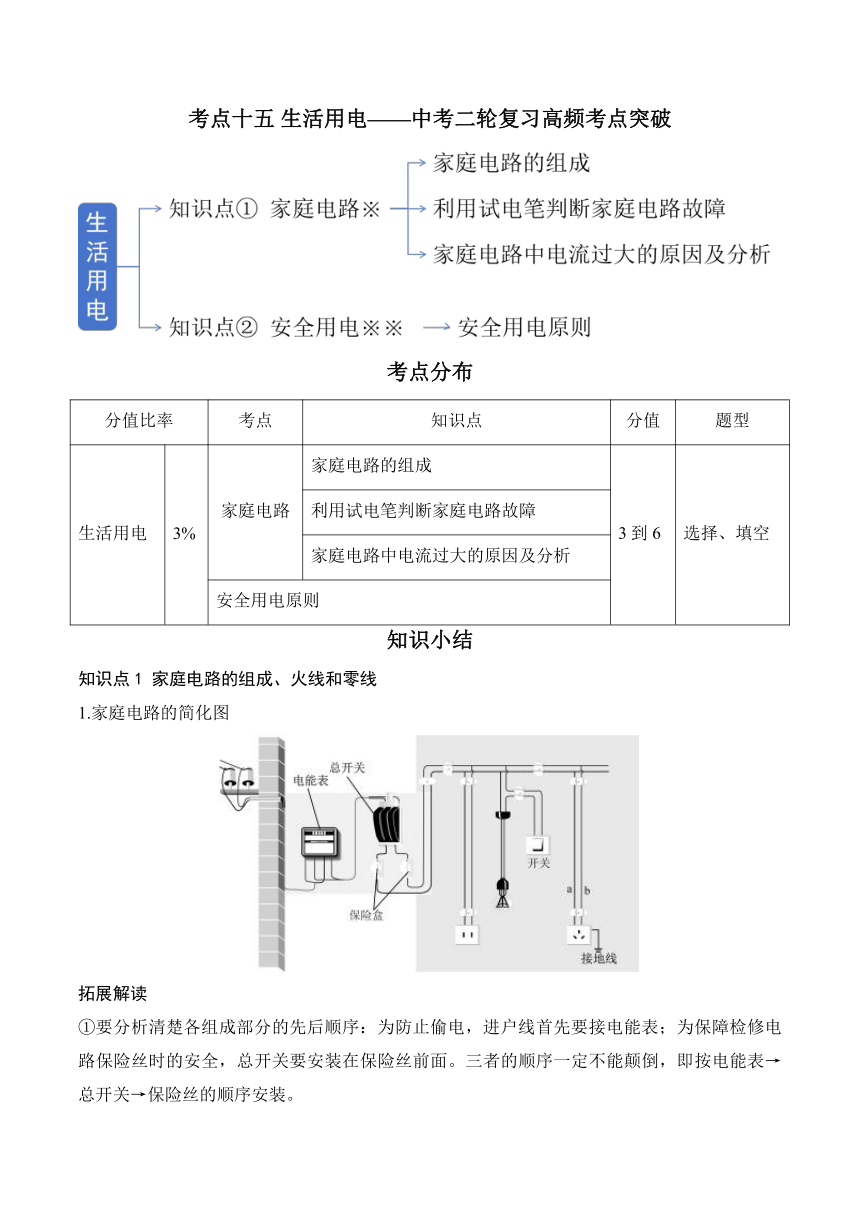

考点十五 生活用电———中考二轮复习高频考点突破 考点分布 分值比率 考点 知识点 分值 题型 生活用电 3% 家庭电路 家庭电路的组成 3到6 选择、填空 利用试电笔判断家庭电路故障 家庭电路中电流过大的原因及分析 安全用电原则 知识小结 知识点1 家庭电路的组成、火线和零线 1.家庭电路的简化图 拓展解读 ①要分析清楚各组成部分的先后顺序：为防止偷电，进户线首先要接电能表；为保障检修电路保险丝时的安全，总开关要安装在保险丝前面。三者的顺序一定不能颠倒，即按电能表→总开关→保险丝的顺序安装。 ②用试电笔检验，如果试电笔氖管发光，则被测线是火线，如果试电笔氖管不发光，则被测线是零线。 2.家庭电路中各部分的安装特点及作用 安装特点 作用 进户线 家庭电路的进户线通常有两条，一条叫端线，俗称火线，另一条是零线。零线在入户之前已经和大地相连。火线和零线之间有220V的电压 电流的通道 电能表 输电线进户后首先接到电能表上，电能表串联在干路上 用来测量用户消耗的电能 总开关 串联在干路上，安装在电能表后 控制整个家庭电路 保险装置 保险丝 保险丝应该接在火线上 当电路中电流过大时，切断电路，保护用电器 空气开关 现在新建居民楼一般在电能表后安装空气开关 插座 插座分两孔插座和三孔插座两种。两孔插座：右孔接火线，左孔接零线。三孔插座：左孔接零线，右孔接火线，上孔接地线 对用电器供电 开关 与所控制的用电器串联，接在火线上 控制所在支路的通断 电灯 电灯应并联在家庭电路中，但电灯灯座的接法另有严格的要求：灯座底部的金属弹簧片与火线相连，而螺旋套和零线相连 照明 3.试电笔 （1）用途：用来辨别火线和零线。 （2）结构：笔尖、电阻、氖管、弹簧、金属笔卡（或笔尾部金属体）。 （3）使用方法：笔尖接触被测导线，手接触笔尾部金属体。 知识点2 三线插头和漏电保护器 1.端线、中性线和保护接地线 名称 俗称 符号 带电情况 端线 火线 L 带电 中性线 零线 N 不带电 保护接地线 地线 E 不带电 2.三线插头和漏电保护器 （1）三线插头：一条接火线，一条接零线，一条接地线。 三孔插座的连接方法：左零右火上接地。 （2）漏电保护器的作用：发生漏电或站在地面上的人不小心接触了火线时，漏电保护器会迅速切断电路，对人身起到保护作用。 拓展解读 三脚插头接地的插脚较长，目的是当三脚插头插入插座时使用电器的外壳先接地，三脚插头拔出插座时使用电器的外壳后离地，确保用电安全。 知识点3 家庭电路中电流过大的原因 1.家庭电路电流过大的原因 原因 解读 用电器的总功率过大 根据公式，可以得到，而家庭电路中的电压是一定的， U = 220 V，所以电功率P越大，电路中的电流I就越大 短路 由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大 2.电线超负荷的理解 （1）超负荷也叫“过载”。例如，某大型汽车的载质量为4 t，超过这个规定的值就是“过载”，这样容易损坏车辆。同样，电线也有它的载电规定。如果通过电线的电流超过它的载电规定，电线就会超负荷。 （2）电线超负荷的主要原因：a.电线太细，即横截面积太小；b.在旧电线上任意增加负荷。电线超负荷会造成电线过热，容易引起火灾。 3.短路的情况分析 （1）供电线路的两根接线头相碰。供电线路的两根线中一根是火线，另一根是零线，它们之间有 220V的电压，如果两根接线头相碰，会造成短路。 （2）接在电路中的白炽灯灯头的两根接线头相碰。白炽灯灯头的两根接线头是分别接在零线和火线上的，如果两个接线头相碰也会造成短路。 （3）接在电路中的插座的两孔用导线相连。插座的两孔分别接在零和火线上，如果将两孔用导线连接也会造成短路。 知识点4 保险丝的作用 1.材料：电阻较大、熔点较低的铅锑合金。 ... ...
