2025年中考二轮复习高频考点突破 考点十四 欧姆定律 电功率 讲义（含解析）

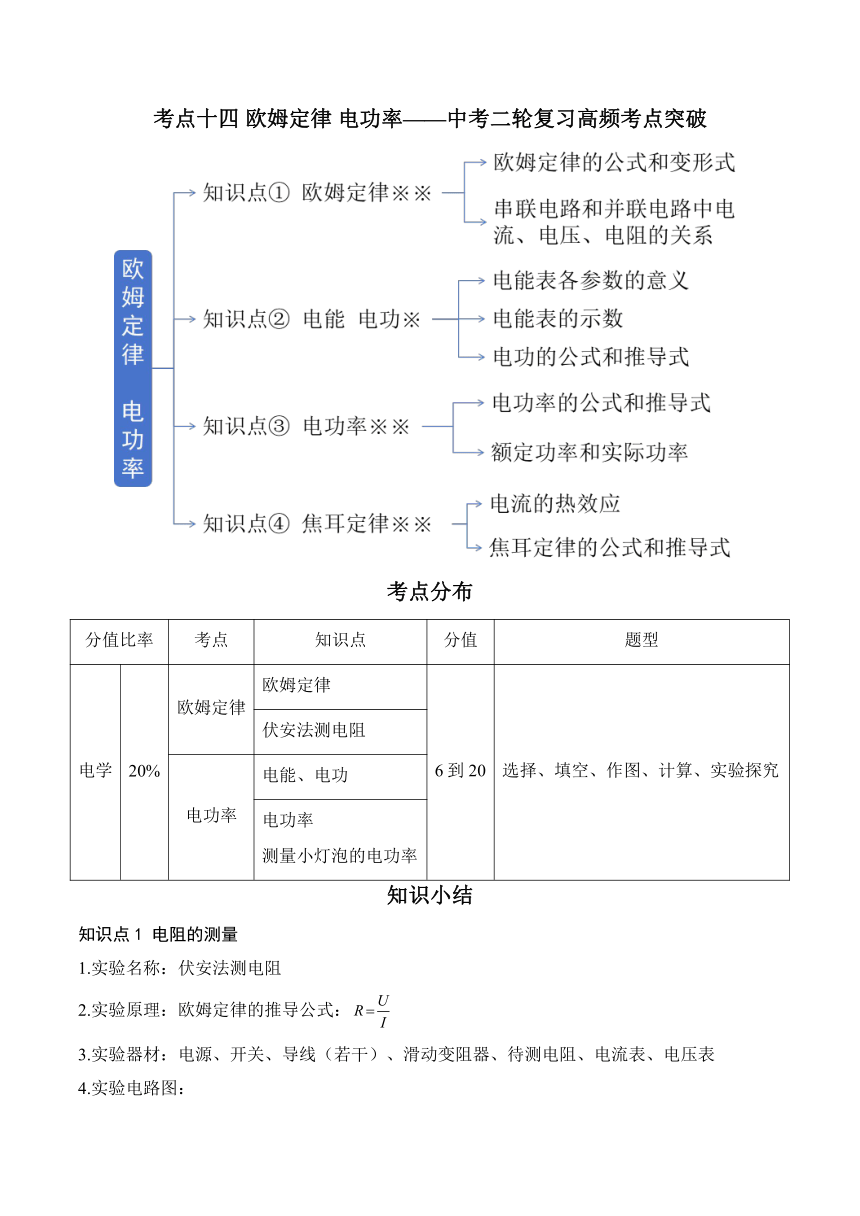

考点十四 欧姆定律 电功率———中考二轮复习高频考点突破 考点分布 分值比率 考点 知识点 分值 题型 电学 20% 欧姆定律 欧姆定律 6到20 选择、填空、作图、计算、实验探究 伏安法测电阻 电功率 电能、电功 电功率 测量小灯泡的电功率 知识小结 知识点1 电阻的测量 1.实验名称：伏安法测电阻 2.实验原理：欧姆定律的推导公式： 3.实验器材：电源、开关、导线（若干）、滑动变阻器、待测电阻、电流表、电压表 4.实验电路图： 5.实验步骤 （1）根据电路图连接实物，将滑动变阻器滑片移至阻值最大处后闭合开关 （2）改变待测电阻两端的电压，分别记录三组对应的电压值和电流值，根据每组数据，分别求出电阻值，最后求出平均值，作为待测电阻的阻值。 6.数据处理 实验序号 电压 电流 待测电阻 待测电阻平均值 7.注意事项 （1）电压表、电流表的量程选择应适当，一般以电表指针偏转过半为宜 （2）电路连接一般是从电源正极向负极连接；连接电路时开关应断开；将滑动变阻器滑片移至阻值最大处；有意识地将电表表盘正对自己，以便于读数；保证电表接线柱连接正确；边做实验边记录实验数据 （3）实验时，每次读数后开关要及时断开，因为导体电阻的大小除由导体本身因素决定外，还与温度有关，例如当电流通过导体时，导体电阻因发热而产生变化，长时间通电后，前后测得的电阻值偏差较大，所以每次读数后应及时断开开关，这样测得的电阻值较为准确 （4）在测量定值电阻的阻值时，为减小测量误差，要进行多次实验，求出电阻的平均值，而在测量小灯泡的电阻时，因为小灯泡的电阻随温度的变化而变化，所以不能采用求平均值的方法 知识点2 常见电路故障现象及故障分析 现象 故障分析 灯泡 闭合开关，灯泡不良，电流表、电压表有示数 （1）滑动变阻器接成定值电阻或接入电路的阻值过大 （2）电源电压太低 闭合开关，灯泡不亮，电流表、电压表无示数 （1）电源无电压或者电源短路； （2）灯泡以外的电路有断路 闭合开关，灯泡不亮，电流表无示数，电压表有明显偏转并接近电源电压 （1）灯泡的灯丝断了或灯座与灯泡接触不良； （2）电流表和电压表位置互换了，实质上是电压表串联在电路中 闭合开关，灯不亮，电流表有示数，电压表无示数 灯泡短接或电压表短路 连接电路时，连接完成最后一根导线，灯泡立即发光 连接电路时，开关未断开 现象 故障分析 电表 灯泡发光，两表均有示数，移动滑动变阻器，两表示数变化相反 电压表接在了滑动变阻器两端 电流表或者电压表指针反向偏转 正负接线柱接反了 电流表或者电压表指针偏转角度很小 （1）电流表或电压表选择的量程很大 （2）电源电压过低 电流表或者电压表指针偏转超过最大刻度 （1）量程选择过小 （2）电路中出现短路或者断路 （3）电源电压过大 电流表、电压表均无示数 滑动变阻器断路或者开关断路 现象 故障分析 滑动变阻器 滑动变阻器的滑片滑动时，电表示数以及灯泡的亮度无变化 滑动变阻器连接错误，没有遵循“一上一下”的接线原则，使滑动变阻器成为定值电阻或导线 无论怎样调节滑动变阻器，电压表示数总小于灯泡的正常工作电压 电源电压过低，需要更换电源 无论怎样调节滑动变阻器，电压表示数总是大于灯泡正常工作电压 电源电压过大或者所选择的滑动变阻器阻值过小 闭合开关瞬间，灯泡发出强光后立即熄灭，电流表指针偏转后又回到零刻度线处，电压表仍有示数 灯泡两端电压过高，滑动变阻器的滑片没有置于阻值最大处或者滑动变阻器接入了上面两接线柱 知识点3 电阻的特殊测量 伏阻法 条件 实验电路图 测量的物理量及Rx的表达式 推导过程 利用一只电压表和一个已知阻值的电阻测未知电阻的阻值 （1）闭合S，分别测出R0和Rx两端 的电压U0、Ux； （2） （1）只闭合S0，测出R0两端电压U0；闭 ... ...
