2025年中考物理分类特训：电磁学（作图题篇）（有详解）

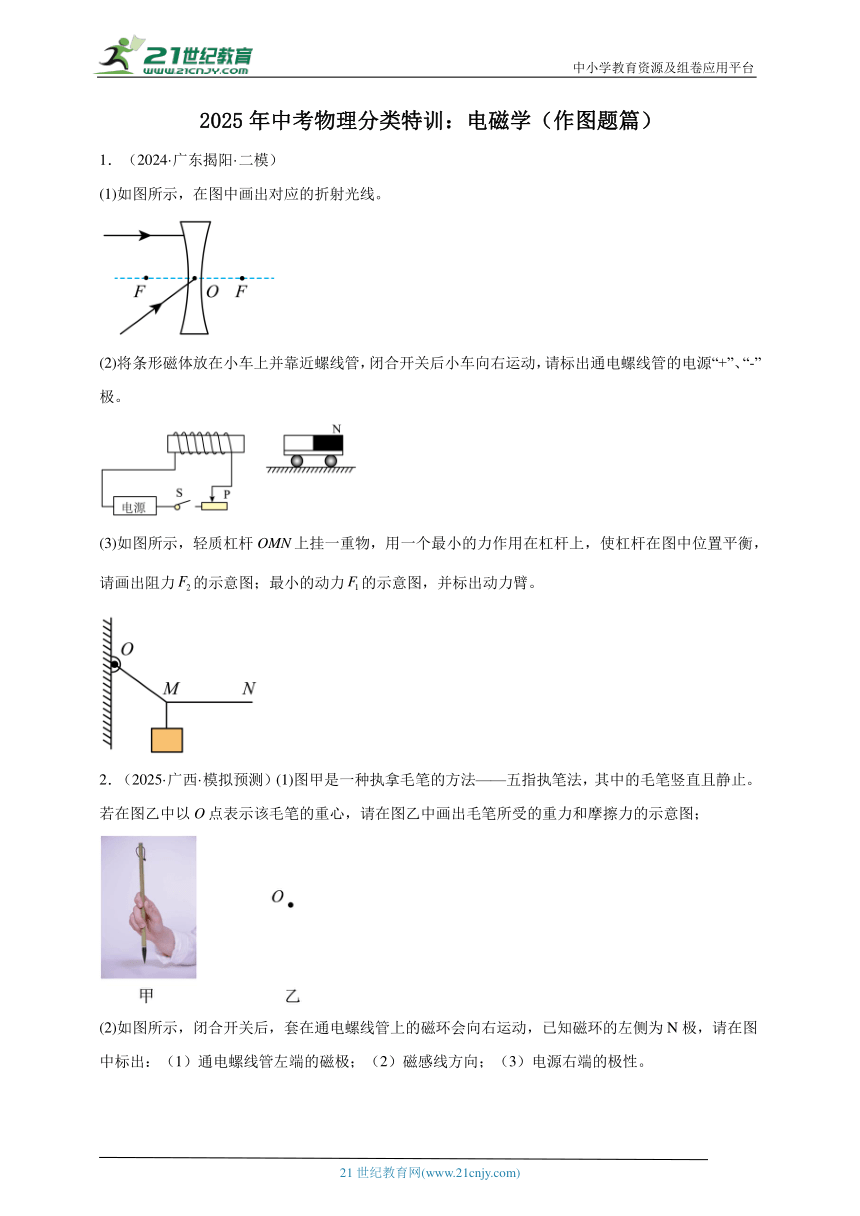

中小学教育资源及组卷应用平台 2025年中考物理分类特训：电磁学（作图题篇） 1．（2024·广东揭阳·二模） (1)如图所示，在图中画出对应的折射光线。 (2)将条形磁体放在小车上并靠近螺线管，闭合开关后小车向右运动，请标出通电螺线管的电源“+”、“-”极。 (3)如图所示，轻质杠杆OMN上挂一重物，用一个最小的力作用在杠杆上，使杠杆在图中位置平衡，请画出阻力的示意图；最小的动力的示意图，并标出动力臂。 2．（2025·广西·模拟预测）(1)图甲是一种执拿毛笔的方法———五指执笔法，其中的毛笔竖直且静止。若在图乙中以O点表示该毛笔的重心，请在图乙中画出毛笔所受的重力和摩擦力的示意图； (2)如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极，请在图中标出：（1）通电螺线管左端的磁极；（2）磁感线方向；（3）电源右端的极性。 3．（2025·广西·模拟预测）(1)古人云：“以铜为镜，可以正衣冠；以古为镜，可以知兴替；以人为镜，可以明得失。”图甲为著名的唐太宗自省图。请在图乙中画出他通过铜镜看到自己帽子（d点代表帽子）的光路图； (2)如图所示，是未完成的家庭电路三孔插座和电灯电路图，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路。 4．（2025·广东·模拟预测）按题目要求完成。 (1)图为同学们在体育课上做仰卧起坐，前半段是背部由平躺地面变成脊柱弯曲，后半段是上半身完全离开地面，迅速成坐姿。仰卧起坐时，人体可看成杠杆模型，O为支点，A为人的重心，肌肉的拉力F为动力，请画出重力的示意图和动力臂L1； (2)图中O点为凸透镜的光心，F为凸透镜的焦点，光线a与凸透镜的主光轴平行，光线b通过凸透镜的光心。请在图中画出光线a的折射光线和光线b的入射光线； (3)图为某款三孔插座。在符合安全用电原则下，请在图中用笔画线代替导线将该插座接入家庭电路中。 5．（2025·新疆吐鲁番·二模）按要求作图； (1)请在图甲中画出光线AO从空气斜射入水中时的折射光线。 (2)请在图乙中作出空中飞行的实心球所受重力的示意图（O为重心）。 (3)如图丙所示，请根据图中磁感线的方向，在螺线管左端括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“+”或“-”）。 6．（2025·湖南娄底·一模） (1)请完成图中电路的连接，使其符合安全用电的要求； (2)如图所示，螺髻山索道的封闭式轿厢随钢索向下方做匀速直线运动，请画出静止在轿厢内物体A的受力示意图。 7．（2025·江苏扬州·二模）根据题目要求作图： (1)2024年4月26日，神舟十八号载人飞船成功对接中国空间站，装有4条斑马鱼的特制透明容器顺利转移到问天实验舱，如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图（S表示斑马鱼的实际位置，表示宇航员看到的斑马鱼像的位置，不考虑容器壁对光线的影响）； (2)如图乙所示，请画出撑开雨伞时，撑杆对伞骨作用力F的力臂； (3)如图丙所示，用笔画线代替导线将电灯和控制它的开关、三孔插座接到家庭电路中。 8．（2025·广东韶关·二模）按要求作图。 (1)如题1图所示，请画出篮球所受重力G的示意图； (2)人们发现池水看起来比实际要浅，请在题2图中画出入射光线AO大致的折射光线； (3)螺线管是汽车启动器的一个重要部件，驾驶员转动钥匙发动汽车时，相当于给螺线管通电。请在题3图中标出任意一条磁感线的方向，并在括号中分别标出螺线管右端和小磁针右端的极性。 9．（2025·江苏无锡·二模）按要求作图； (1)如图甲所示，小旭坐在一辆开着天窗的轿车里，他能通过天窗看到天空的景色，请在图甲中画出小旭看到天窗外天空的范围。（A是小旭的眼睛） (2)如图乙所示，闭合开关，小磁针静止在通电螺线管正上方。请根据通电螺线管的N、S极，在图乙中标出电 ... ...
