电学综合题典型考点 预测练 2025年中考物理三轮复习备考

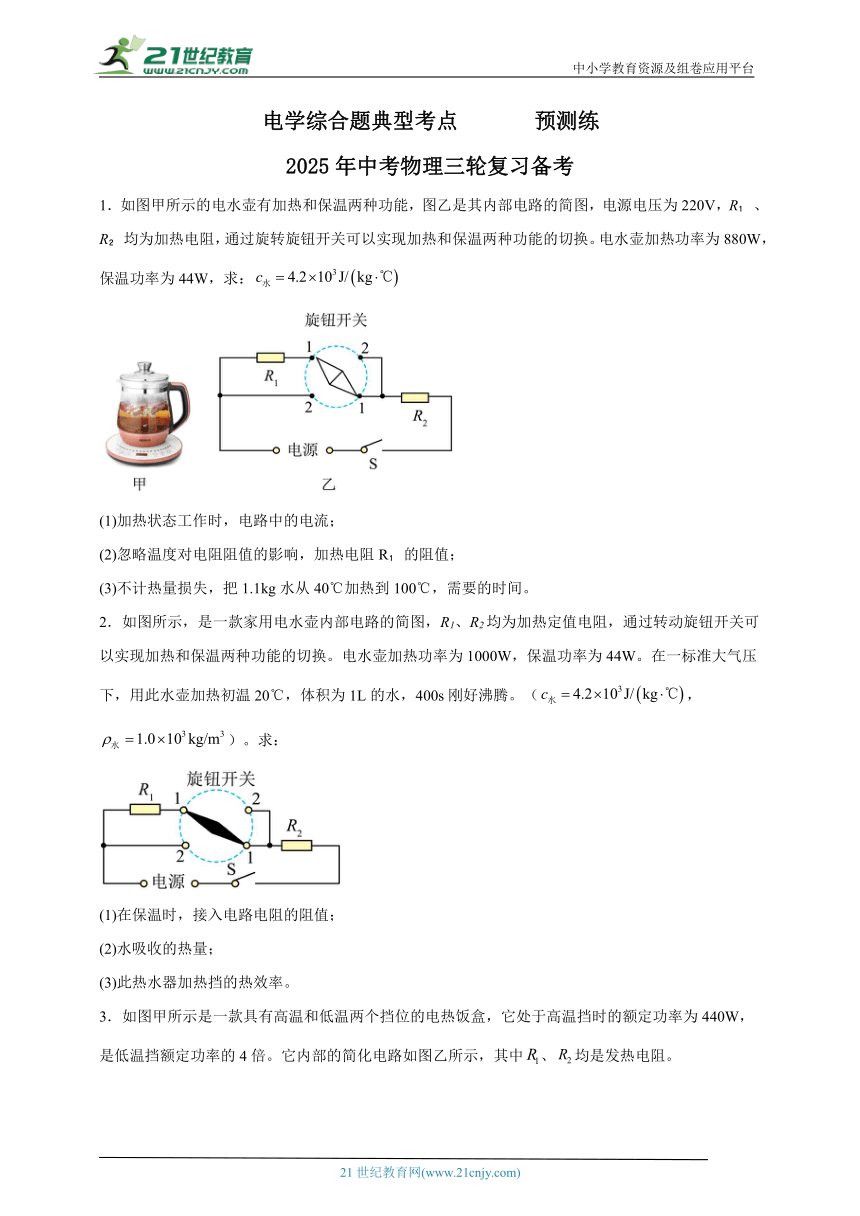

中小学教育资源及组卷应用平台 电学综合题典型考点 预测练 2025年中考物理三轮复习备考 1．如图甲所示的电水壶有加热和保温两种功能，图乙是其内部电路的简图，电源电压为220V，R 、R 均为加热电阻，通过旋转旋钮开关可以实现加热和保温两种功能的切换。电水壶加热功率为880W，保温功率为44W，求： (1)加热状态工作时，电路中的电流； (2)忽略温度对电阻阻值的影响，加热电阻R 的阻值； (3)不计热量损失，把1.1kg水从40℃加热到100℃，需要的时间。 2．如图所示，是一款家用电水壶内部电路的简图，R1、R2均为加热定值电阻，通过转动旋钮开关可以实现加热和保温两种功能的切换。电水壶加热功率为1000W，保温功率为44W。在一标准大气压下，用此水壶加热初温20℃，体积为1L的水，400s刚好沸腾。（，）。求： (1)在保温时，接入电路电阻的阻值； (2)水吸收的热量； (3)此热水器加热挡的热效率。 3．如图甲所示是一款具有高温和低温两个挡位的电热饭盒，它处于高温挡时的额定功率为440W，是低温挡额定功率的4倍。它内部的简化电路如图乙所示，其中、均是发热电阻。 (1)该电热饭盒利用电流的 效应工作。当开关S1闭合，旋钮开关S2接“3”“4”时，该电热饭盒处于 （选填“高温”或“低温”）挡。 (2)若该电热饭盒与内部饭菜的总质量为2kg，将其放在水平桌面上时，与桌面的接触面积为4cm2，则电热饭盒对桌面的压强是多少？（g取10N/kg） (3)发热电阻的阻值是多少？ (4)初温为15℃、质量为500g的饭菜吸收的热量后，能升高到多少摄氏度？【饭菜的比热容取】 4．如图甲是某自动恒温电热水器的电路图，其中控制电路电压恒为6V，为热敏电阻，置于水箱中产生的热量对水箱中水温的影响忽略不计，阻值随温度变化的关系如图乙所示，为可调电阻，用来设定电热水器的水温，、为纯电热丝，均置于水箱中，，电磁继电器线圈电阻忽略不计，当电磁继电器电流达到0.2A时，继电器衔铁被吸下来。工作过程中，电源电压保持不变，请完成下列问题： (1)加热时电热丝电功率为多少？ (2)如果电热水器储有50kg的水升高20℃，水吸收的热量是多少？[] (3)如果将电热水器水温设为60℃，的阻值应该调至多少？如果设置的水温升高，则的阻值应如何调节（本问直接回答）？ 5．如图甲所示为小红设计的液体密度测量装置的电路图，其中电源电压恒定为18V，电流表所选量程为0~0.6A、开关S为单刀双掷开关，可分别与a、b接触，R1、R2均为定值炮阻，其中R2=20Ω，R为压敏电阻，R的阻值与它所受压力的关系如图乙所示。在R上水平放置一个质量不计的轻质柱形容器，容器容积为1000mL，每次小红都在容器中装满待测液体，根据电流表的示数便可计算出待测液体密度。已知当开关S1接a，容器中没有装液体时，电流表的示数为0.2A。已知水的密度为=1×103kg/m3。求： (1)定值电阻R1的阻值； (2)当S1接a，容器装满水时，电路消耗的总功率； (3)在电路安全的前提下，本装置能测量的最大液体密度。（每次测量时都在容器中装满待测液体） 6．图甲为一种抗压检测器电路。某次检测时将所需要检测的材料样品（不计质量）水平放在压力传感器上，闭合开关S，将一重物从样品正上方由静止释放，1s后重物撞击样品并最终静止在样品上。此过程电流表示数I随时间t变化情况如图乙所示，压力传感器的电阻R随压力F变化情况如图丙所示。已知电源电压保持不变，定值电阻，求： (1)重物撞击样品前，压力传感器的电阻； (2)电源电压； (3)重物撞击样品时，样品受到的最大压力。 7．如图所示的电路，电源电压保持6V不变，小灯泡L标有“6V 3W”字样（不考虑温度对灯丝电阻的影响），电流表的量程为0~3A，电压表的量程为0~3V，电阻，滑动变阻器的规格为“50Ω 1A”。求： (1)小灯泡的电阻； (2)只闭合开关、，接入电 ... ...
