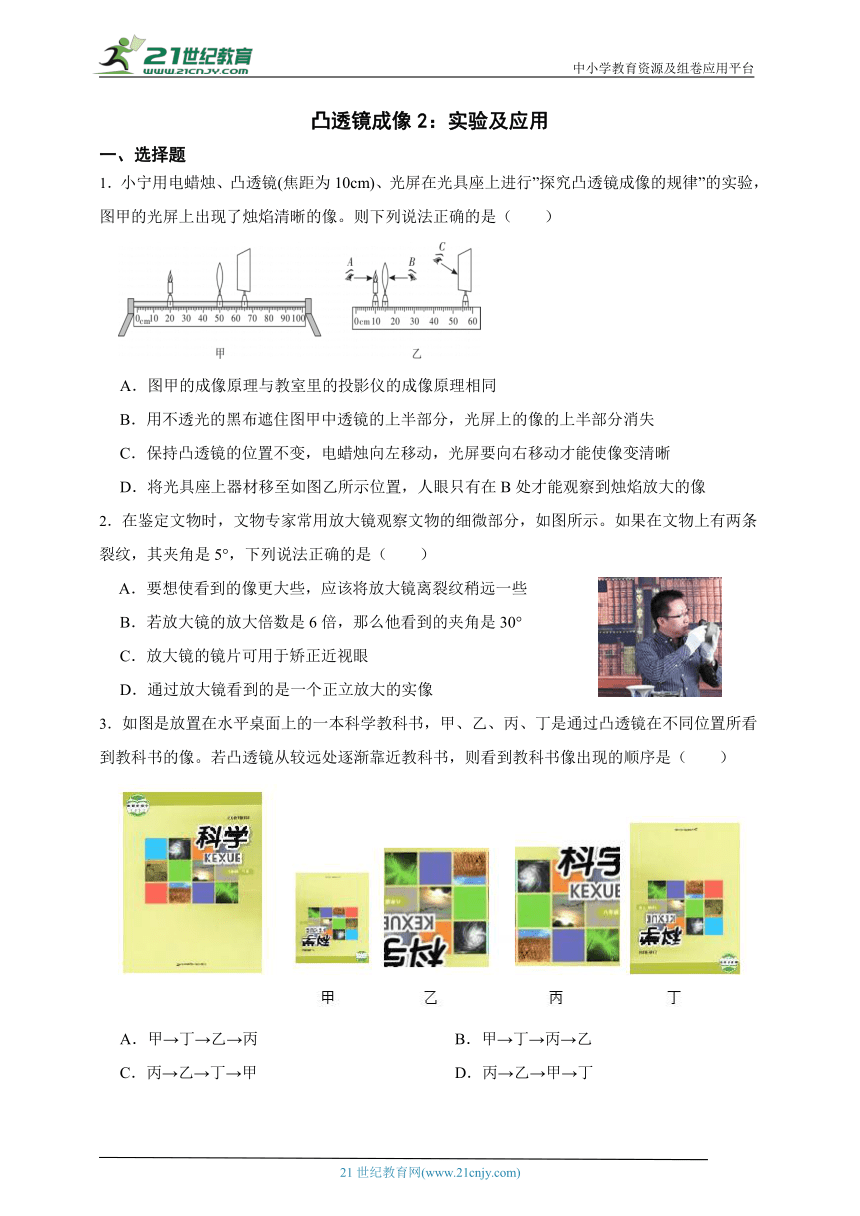

中小学教育资源及组卷应用平台 凸透镜成像2：实验及应用 一、选择题 1．小宁用电蜡烛、凸透镜(焦距为10cm)、光屏在光具座上进行”探究凸透镜成像的规律”的实验，图甲的光屏上出现了烛焰清晰的像。则下列说法正确的是（ ） A．图甲的成像原理与教室里的投影仪的成像原理相同 B．用不透光的黑布遮住图甲中透镜的上半部分，光屏上的像的上半部分消失 C．保持凸透镜的位置不变，电蜡烛向左移动，光屏要向右移动才能使像变清晰 D．将光具座上器材移至如图乙所示位置，人眼只有在B处才能观察到烛焰放大的像 2．在鉴定文物时，文物专家常用放大镜观察文物的细微部分，如图所示。如果在文物上有两条裂纹，其夹角是5°，下列说法正确的是（ ） A．要想使看到的像更大些，应该将放大镜离裂纹稍远一些 B．若放大镜的放大倍数是6倍，那么他看到的夹角是30° C．放大镜的镜片可用于矫正近视眼 D．通过放大镜看到的是一个正立放大的实像 3．如图是放置在水平桌面上的一本科学教科书，甲、乙、丙、丁是通过凸透镜在不同位置所看到教科书的像。若凸透镜从较远处逐渐靠近教科书，则看到教科书像出现的顺序是（ ） A．甲→丁→乙→丙 B．甲→丁→丙→乙 C．丙→乙→丁→甲 D．丙→乙→甲→丁 4．小科用手机拍照，发现手机镜头过于靠近拍摄对象时无法正常对焦，能拍出照片但有些模糊，下列说法中正确的是（ ） A．手机镜头是凹透镜 B．此时拍摄对象位于手机镜头的一倍焦距以内 C．将合适的凸透镜放在手机镜头前某位置可以使成像清晰 D．此时透过镜头的光会提前会聚成像在感光器（相当于光屏）的前方 5．小科在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟烛焰到凸透镜的距离u之间关系的图象（如图），下列判断正确的是（ ） A．当u＝15cm时，在光屏上得到倒立、放大的实像，这是投影仪的成像特点 B．当u＝25cm时，在光屏上得到倒立、缩小的虚像，这是照相机的成像特点 C．把蜡烛从距凸透镜15cm处移动到30cm处的过程中，看到的像逐渐变大 D．若把此凸透镜的镜面正对着太阳光，能在主光轴上距透镜中心20cm处找到一个最小的亮斑 6．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ） A．图中成像特点与照相机的成像特点相同 B．该凸透镜的焦距范围为10cm＜f＜15cm C．透镜不动，蜡烛从刻度为30cm处移动到5cm处的过程中，像一直变小 D．实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像是不完整的，且变暗 7．如图所示，OO'为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点．当将点光源放在C点时，则（ ） A．一定在B点成一个实像 B．一定在A点的左侧成一个虚像 C．可能在B、C之间成一个实像 D．可能在C点的右侧成一个虚像 8．如图所示，手机扫描二维码。相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。下列说法正确的是（ ） A．物体上的二维码是光源 B．扫码时二维码要位于摄像头一倍焦距与二倍焦距之间 C．要使屏幕上二维码的像变小，只需将二维码远离凸透镜 D．影像传感器上成的是正立的实像 9．如图所示，在研究凸透镜成像的实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（ ） A． B． C． D． 10．如图所示，小聪同学探究“凸透镜成像规律”实验，此时烛焰在光屏上成了一个清晰的像。下列说法正确的是（ ） A．此时要使光屏上烛焰的像变小，可将蜡烛适当靠近透镜，光屏适当远离透镜即可 B．实验中，蜡烛越烧越短，可将透镜向上移动一定距离，就能使像移到光屏中心 C．保持透镜位置不动 ... ...
